天宝集团控股有限公司（以下简称天宝电子）始创于1979年，2015年在香港主板上市。天宝致力于研发电源技术及产品，广泛应用于多个不同的行业领域，包括消费品开关电源的电讯设备、媒体及娱乐设备、家庭电器、照明设备等；工业用途的智能充电器及控制器（主要适用于电动工具）；新能源电动车行业的智能充电设备。

目前市面上绝大部分的65W充电器采用的都是长条状的造型设计，在一定程度上对于部分场景下搭配墙插使用不是很友好，因为容易露出插脚。充电头网闻讯天宝电子推出了一款产品，一款采用超薄设计的65W PD充电器，对于习惯搭配墙插使用的用户来说是很不错的。

● 产品介绍

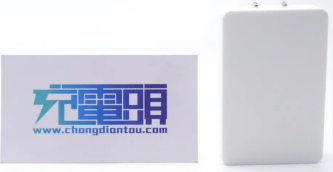

天宝电子65W PD充电器采用的是超薄的设计，下面先看一下产品的外观。

这是来自天宝电子的65W PD充电器，采用白色阻燃壳体，白色外观。天宝电子65W充电器采用了和市面上常见的同类产品完全不同的造型设计，采用超薄的造型设计，插脚位于侧面。

充电器配备可折叠国标插脚，使用时取出，不用时收回，也不影响产品的一体性。据官方介绍这款产品采用了超级硅的材料。

充电头网此前也对超级硅有过介绍，超级硅是一种新型硅基材料，在密度、导热率、效能转化上极具优势。采用超级硅黑科技技术，充电器可实现体积更小、充电更快，在高温工况下运行，依旧安全稳定。

而且超级硅具有极低的驱动损耗和开关损耗的特性，尤其在更高频率400KHz条件下效率依然与氮化镓功率器件保持一致，效率非常高，可以满足高能效要求。可以说超级硅跟氮化镓是互补关系，氮化镓在高功率以及多口充方面价值明显，超级硅则在中小功率上体积和价格兼顾。

充电器配备单USB-C输出接口，接口位于机身侧面。

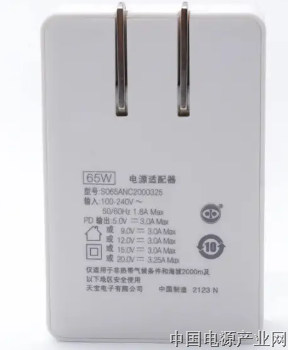

这是一款支持65W输出功率的充电器，具体的型号为S065ANC2000325，支持100-240V的宽电压输入，输出方面支持5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定输出档位。

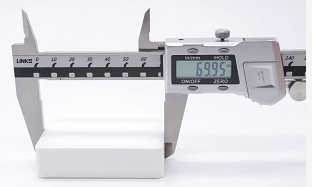

三围方面，使用卡尺实测充电器的长度约为69.95mm，宽度约为46.04mm。

 厚度约为19.28mm（不含插脚）。

可以得出充电器的三围参数为69.95x46.04x19.28mm，充电器的体积约为62.09cm³，以最高输出65W计算，功率密度约为1.04W/cm³。净重约为98g。

和苹果61W PD充电器对比，功率比后者大，体积比后者小很多。

拿在手里，非常小巧。

● 产品性能测评

以上对天宝电子65W PD充电器的外观以及尺寸方面进行了介绍，下面进入测试环节，主要会从协议与PDO、充电兼容性、充电全程等几大块对天宝电子65W PD充电器进行全面的测评，方便读者对天宝电子65W PD充电器有更全面的了解。

● 协议测试

这一测试模块主要测试充电器支持的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

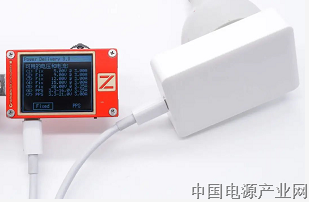

协议方面，使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，实测支持PD、PPS、苹果Apple2.4A、高通QC2.0/3.0/4+、三星AFC、华为FCP快充协议。

当充电器触发PD快充时可以提供5-15V3A、20V3.25A五个固定输出档位，以及3.3-16V3.25A和3.3-21V3A两组PPS档位。

● 充电兼容性测试

兼容性测试环节可以清楚的得知天宝电子65W PD充电器为各个设备的充电情况，充电头网会使用数十款设备搭配天宝电子65W PD充电器进行测试，为读者呈现真实的测试数据。

使用天宝电子65W充电器为iPhone 13 Pro Max充电，功率为8.86V 2.86A 25.37W。

为iPad Pro充电，功率为14.74V 2.10A 31.03W，天宝电子65W PD充电器可以满足iPad Pro的功率需求。

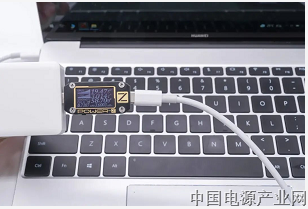

为华为MateBook充电，充电器输出20V高电压，功率为58.70W。

激活Switch的底座TV模式需要充电器支持15V3A快充档位，使用天宝电子65W充电器为Switch底座供电，充电器输出15V电压，激活Switch的底座TV模式绰绰有余。

将所有的测试数据汇总，整体来看大部分设备都可以处于快充状态，游戏机、笔记本以及平板则触发15V或20V的高压快充。

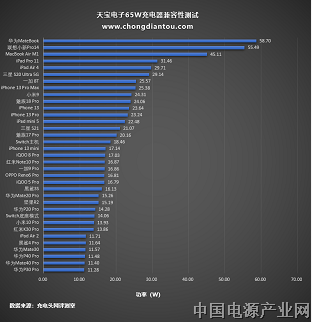

从柱状图这里可以看出笔记本的功率自然最高，后面就是手机的依次排列。

● 充电全程实测

充电全程测试环节可以清楚的看到充电过程中参数的变化，所以此次选择了使用天宝电子65W PD充电器为MacBook Pro 16充电，来看看充电全程中数据的变化情况。

这是使用天宝电子65W PD充电器为MacBook Pro 16充电全程的数据变化，整个过程分为四个阶段，于2小时31分结束，最高功率为19.22V 3.21A 61.88W。

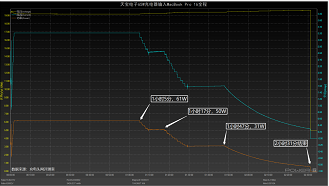

将充电全程绘制成曲线图，可以看出半小时充电29%，1小时充电59%，完全充满需要2小时31分。

● 待机功耗测试

充电器如果经常插在插座上不使用也是会耗电的，只不过非常小而已。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

经过功率计测试，天宝电子65W充电器在220V 50Hz的空载功耗为0.048W，换算下来一年损耗的电能约为0.42KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.252元左右。

110V 60Hz时的空载功耗为0.028W，换算下来，一年损耗的电能约为0.24KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.144元左右。

● 转换效率测试

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是天宝电子65W充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

220V 50Hz下，将天宝电子65W充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从87.66%到92.84%不等。

110V 60Hz下，充电器的转换效率从88.12%到90.49%不等。

● 纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

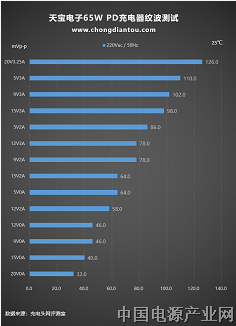

这是使用天宝电子65W充电器在220V 50Hz交流输入下的纹波测试，纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。纹波最高为126mVp-p，充电器处于20V3.25A输出状态；最低为32mVp-p，充电器处于20V0A空载状态。

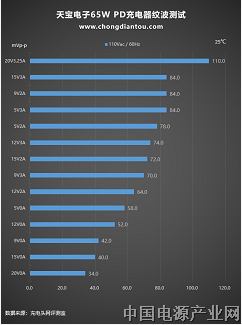

110V 60Hz下，纹波最高为110mVp-p，充电器处于20V3.25A输出状态；最低为34mVp-p，充电器处于20V0A空载状态。

● 纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，天宝电子65W充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。

● 温度测试

前面提到了充电器在工作时会涉及到转换效率的问题，其中损耗的部分大多是以热量的形式散发，所以此次也增设了天宝电子65W PD充电器温升方面的测试。测试条件为让充电器以20V3.25A档位持续输出1小时后采集表面的温度，测试基于25℃的恒温箱内进行。

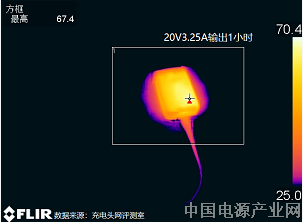

1小时后采集到充电器表面的最高温度为67.4℃。

● 充电头网总结

天宝电子65W充电器整体采用超薄的造型设计，折叠插脚隐藏在壳体内部，使用时取出，不用时收回非常方便，机身配备单USB-C输出接口。

性能方面，充电器支持65W的输出功率，支持3.3-16V3.25A和3.3-21V3A两组PPS档位以及多快充协议，65W的输出功率可以满足大部分手机、平板以及笔记本的充电需求，甚至还可以激活Swith的底座TV模式。

面对现在市面上大部分的65W充电器都采用长条状的外观设计，天宝电子65W充电器采用超薄的造型设计，对于搭配墙插使用场景多的用户来说是非常友好的。
