新品 | 1200W带PFC的三相电机驱动的评估板
2022-07-27
中国电源产业网
导语：杭州之江有机硅化工有限公司成立于1996年，是一家专注于技术创新和市场创新的国家级高新技术企业，国家经贸委首批认定的三家硅酮结构胶生产企业之一，在瑞士设有分公司，为全球建筑、汽车、新能源、电子电器、LED照明、车灯等细分领域客户提供胶粘剂、密封胶系列产品以及应用行业解决方案。
评估板EVAL-IKA15N65ET6用于无传感器的磁场定向控制（FOC）三相电机驱动，交流输入带功率因数校正（PFC）。
产品规格：EVAL-IKA15N65ET6
相关器件：
▪ Rapid1快恢复二极管IDW30E65D1 30A 650V
▪ TRENCHSTOP™ 5 IGBT IKWH30N65WR6 30A 650V
▪ TRENCHSTOP™ IGBT6的
IKA15N65ET6，15A 650V
▪ XENSIV™ TLI4971电流传感器
▪ iMOTION™ IMD112T-6F040
控制器用于PFC和逆变器控制

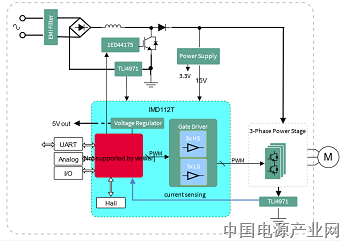

评估板EVAL-IKA15N65ET6用于无传感器的磁场定向控制（FOC）三相电机驱动，交流输入带功率因数校正（PFC）。它包括一个EMI滤波器和软启动电路、一个8针iMOTION™接口连接器、电机控制器、一个PFC栅极驱动电路、一个辅助电源、分立IGBT组件和一个用于连接电机的三相输出。
▪ 功率因数校正（PFC）控制级，采用Rapid1快恢复二极管IDW30E65D1和TRENCHSTOP™ 5 IGBT IKWH30N65WR6，其采用宽爬电距离和电气间隙TO-247封装
▪ 三相变频器采用TRENCHSTOP™ IGBT6的IKA15N65ET6，15A 650V, 封装为TO-220FP封装
▪ 使用TLI4971霍尔传感器或的无传感器
▪ iMOTION™ IMD112T-6F040控制器用于PFC和逆变器控制
▪ PMSM或无刷直流电机的完整解决方案，可用于泵、风扇、洗衣机、通用变频器和电动工具，最大功率为1.2千瓦。
▪ 所有的功率器件（PFC和逆变器）都是通孔的标准封装，安装在一个散热器上
▪ 由于使用单一的iMOTION™控制器控制PFC和变频器，降低了BOM成本
▪ 通过霍尔传感器提高变频器的效率
▪ 评估板可在设计过程中使用，用于评估和测量特性曲线，验证器件数据手册的参数
▪ 交流供电的电动工具
▪ 家用电器
▪ 家用空调-电机、系统控制和监测
▪ 洗衣机和烘干机电机控制-安静的系统
