新品 | 基于TRENCHSTOP™ IGBT7 PrimePACK™ 的兆瓦级T型三电平桥臂模块组

2022-12-15

中国电源产业网

导语:英飞凌功率半导体产品技术和应用技术的交流平台,提供新产品介绍应用知识和经验分享, IGBT在线课程,线上线下研讨会发布和回放。

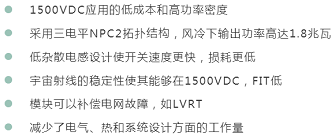

基于TRENCHSTOP™ IGBT7的PrimePACK™ 1500V直流NPC2三电平桥臂模块组,风冷条件下系统功率1.8MW。

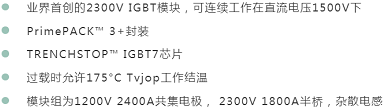

新的PrimePACK™ 2300V IGBT模块主要是为1500V逆变器开发的。它的特点是在1500V工作电压下,直流稳定性比较好,即在宇宙辐射下具有很高的鲁棒性,以及175℃的过载结温可以支持LVRT等故障模式。此外,与IGBT4解决方案相比,该模块实现了更高的功率密度,从而在系统层面上性价比。

与1200V共集电极IGBT模块组合,可以实现NPC2拓扑结构,与1200V的NPC1拓扑结构相比杂散电感小,可以把IGBT开关得更快,这一相同的封装尺寸下,系统功率提高了37%。
