ACS880调试小技巧之恒速/恒频（多段速）的选择
2024-04-26
中国电源产业网
导语：ABB低压交流变频器得到了更为广泛的使用，这受益于变频器简单的控制方式和便捷的参数设置，下面介绍ACS880标准软件在恒速、恒频率的应用。
ABB低压交流变频器得到了更为广泛的使用，这受益于变频器简单的控制方式和便捷的参数设置，下面介绍ACS880标准软件在恒速、恒频率的应用。
● 多段速控制
恒速/恒频率控制通常称之为多段速控制，一般应用在很多工业场合，例如工业行车、输送带等，在外部远程控制下，实现不同的速度运行，如下图所示。
ACS880标准软件可支持7个速度或频率，由3个输入信号源，通过组合的方式来实现，一般用DI作为输入信号，速度组合由参数22.22/23/24定义输入信号，频率组合由参数28.22/23/24定义输入信号。

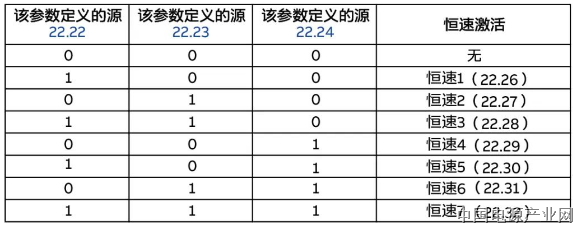

举例速度：22.22=DI4；22.23=DI5；22.24=DI6，输入信号组合的逻辑如下表：
每段（个）速度或者频率通过相应的参数来设置，速度大小由参数22.26-22.32定义，频率大小由参数28.26-28.32定义。
● 恒速功能

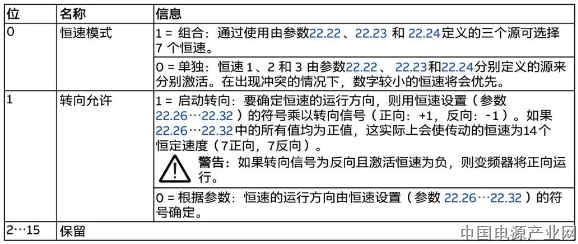

恒速功能由参数22.21来激活，恒频率功能由参数28.21来激活，参数22.21或28.21是16位码，通常设置第0位和第1位，0位代表模式，1位代表运行方向。
举例恒速功能：
经过上述的描述，变频器的恒速/恒频率控制就设置完成了。
