HJZN-V 系列睿智高密度智能微模块是一款以智慧终端为核心，集成了机柜系统、配电系统、制冷系统、消防系统、门禁系统、监控运维系统等；单机柜功率50KW。该系列首创 “以产品替代工程” 模式，实现快速部署、灵活扩展与长期可靠运行，适配边缘算力、中型机房等多场景需求。

产品特点：采用模块化设计，有效降低建设成本，大幅缩短建设周期，提高能源利用率，实现快速部署和灵活拓展，有效提升数据中心的可靠性和安全性。

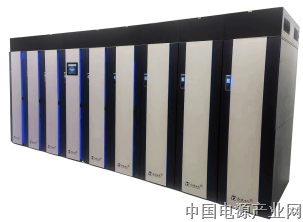

图1 HJZN-V 系列微模块

一、机柜系统：智能算力单元的物理载体

（一）单机智能机柜设计：灵活・可靠・兼容

作为微模块的基础单元，42U 标准机架智能机柜融合四大核心设计：

• 结构灵活适配：内部四根立柱支持前后 ±5mm 无级调节，兼容 19 英寸 / 21 英寸设备混装；侧板采用免工具徒手拆卸设计，维护效率提升 60%。

• 高效散热优化：柜门网孔通风率超 80%，搭配顶部导流板与底部进风栅引导定向气流；可选配智能调速风扇单元（转速 0-3000RPM），低负载静音（≤45dB）、高负载强冷，避免局部过热。

• 安全防护升级：门锁内置液压缓冲结构，关门无噪音；前后门接地线与机柜主体等电位连接，静电防护符合 GB/T 18384.3 标准，杜绝静电干扰。

• 线缆管理规范：集成垂直理线槽与水平走线架，支持网线、电源线分离布放，预留冗余线缆收纳空间，布线整洁度提升 40%。

（二）单机柜传感器组件：智能运行的 “神经末梢”

围绕 “电力、环境、安防、资产、交互” 五大维度布局 12 大核心组件，构建智能感知网络

图2 微模块单机柜传感器组件

二、配电系统：全链路电力安全管控网

以 “智能 PDU 为终端、精密列头柜为中枢” 构建双层配电架构，实现从总配电到设备终端的全链路可控：

（一）智能 PDU：终端设备精准供电

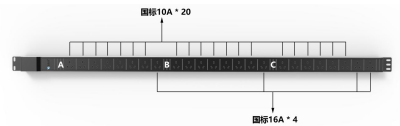

图3 智能PDU

• 电源分配灵活：将一路三相输入分配为多组三相 / 单相输出，支持多种插座规格，适配服务器、网络设备等多样化用电需求。

• 全参数实时监测：实时采集三相电压、电流、有功功率、电能等参数，同步关联环境温湿度数据，直观呈现负载状态。

• 多重安全防护：具备过载、短路、过压、欠压保护及防雷击、防电涌功能，加强型安全锁防止电源线脱落，保障设备用电安全。

• 远程智能管控：配备 RS485、以太网接口，支持 Modbus RTU 协议，通过上位机或网络平台实现远程开关控制、参数设置与告警推送。

（二）系统级配电保障

• 精密列头柜集成多回路监控装置，实时监测总电流、电压、谐波（THD≤5%）等参数，通过 HIM 终端集中可视化呈现。

• 配置 UPS 手动维修旁路，正常运行时锁定开关杜绝误操作；故障时安全切换备用电源，保障供电连续性（切换时间≤50ms）。

• 强电与弱电物理分隔走线，降低电磁干扰；支持 1~16 柜级联扩展，配电容量随模块规模动态适配。

三、制冷系统：多模式温控与高效节能

• 产品特点：模块化架构，一体化设计，干旱地区无需加水，系统自主可控，安全可靠。

图4 HJ-KT系列自适应空调

采用一台或多台模块撬装式冷站组合，机组具有FC模式，在设置的环境温度条件下可自动投入运行，可降低压缩机负荷，直至关闭全部压缩机。末端机组为标准列间空调，数量可根据需求随意增减。机组具有制冷、制热、加湿、除湿等功能，可根据设置的室内温湿度自动调节。机组标配RS485接口，可与集控设备互联互通，实现系统联动、参数查询及故障信息上传等功能。

（一）风液混合冷却数据中心解决方案

随着算力的增长，液冷服务器加速普及，和捷技术推出风液混合冷却数据中心解决方案。在不改造现有机房的前提下，可快速实现液冷服务器在当前风冷机房的部署。

（二）液冷冷却数据中心解决方案

在数据中心领域，算力的迅猛增长正加速液冷服务器的普及。为切实降低数据中心 PUE充分发挥液冷服务器对制冷设备依赖度低的优势，推出了液冷冷却数据中心解决方案。

（三）液冷整机柜解决方案

针对有超大规模算力部署需求的用户，和捷技术推出液冷整机柜解决方案。方案由多台液冷服务器、液冷机柜和液冷管理系统组成，采用工厂预安装、预调试的方式，现场就位后通水、通电、通网即可运行。

四、监控系统：全时段智能运维中枢

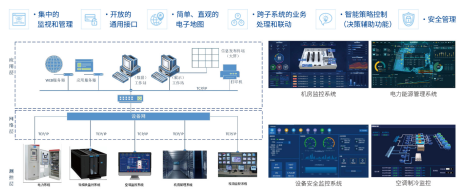

图5智慧机房微环境监控系统

智能机房微环境监控系统广泛应用于企业机房的运行环境安全管理中。作为智能化机房与智能化运维平台的基础，智能机房微环境监控系统可对每一台设备的电流、电压、功率、温度、湿度等元素进行运行监测管理，并可监控配电系统、消防系统、安全防护系统、门禁系统、空调系统、电力系统等。

完善的告警功能方便用户对环境隐患先知先觉，有效提高了系统的安全性。通过对机房的环境监控（烟感、温湿度、水浸、视频、门禁），动力监控（配电柜、UPS、电池、空调），管理监控（资产管理、容量管理、能效管理、3D可视化）等，可全面提升用户的用电安全，降低机房运维风险和成本，为用户提供安全、便捷、智能、高效的用电保障。

五、集中监控运维平台：3D可视化运维平台

图6 机房3D可视化集中监控运维平台

统一运维平台是配电室内各个弱电子系统的总集成，在值班室设置集中监控室（中控室），通过统一操作平台和统一通信网络（弱电专网络）,全面地集中监控配电系统、消防系统、安防系统、门禁系统、空调系统、电力监控系统等。现场控制网络要求采用符合TCP/IP通信协议的网络，同时现场控制器可以独立于网络完成控制功能。将温湿度传感器、摄像头、设备监测模块等加装至各机房、重要区域，相关设备，通过光电转换等手段将数据回传至值班室。达到可以在值班室实时在线远程监控园区内各要素设备及环境状态，做到故障及时发现并精准定位。

系统在满足海量测点数据接入及性能指标基础上，实现告警、权限、报表、联动控制等功能的统一管理、统一展示，并具备在线升级及扩展能力。具备稳定、安全、可靠、可扩展的特性，提供7*24*365不间断监控及运行保障。系统监控范围包括但不限于：配电系统全参量（开关量、电流、电压、有功、无功等等），以及配电室环境的温湿度、漏水、机房专用，空调、UPS、配电柜、开关状态等。

六、典型应用场景与核心价值

（一）适配场景

• 边缘算力节点：5G 基站、智能交通枢纽，支持 - 40℃~55℃宽温运行，单柜快速部署（4 小时完成安装）。

• 中型机房：金融分支机构、企业总部，单模块 IT 负载≤310kW，适配多样化电力制式，满足核心业务高可靠需求。

• 绿色节能场景：通过冷热通道全密闭设计（密闭性≥95%）与智能风道调节，模块内 PUE 低至 1.05，年节电率超 30%。

• 特色领域：国防、科研院所等。

（二）核心优势

• 快速部署：工厂预制化率超 90%，现场仅需简单接线，单模块部署周期缩短至 12 天（传统方案需 30 天 +）。

• 智能运维：无人值守模式下，人工巡检成本降低 85%，故障响应速度提升至分钟级。

• 安全可靠：设备可用性达 99.99%，静电防护、电力冗余等设计满足军工、金融等高可靠场景要求。

HJZN-V 系列以 “感知 - 决策 - 执行” 的智能闭环，重新定义微模块数据中心标准，为国防及企事业单位等各行业数字化转型提供 “即插即用、智慧可控” 的基础设施支撑。
