伊顿 SwitchGard 局放监测成功预警，护航海上电力动力平台稳健运行
2026-01-29
中国电源产业网
导语：近期，安装于某海上平台分段隔离柜的伊顿 SwitchGard 局放监测装置，成功捕捉到柜内异常放电信号，并提供了准确的 PRPD 局放检测图谱分析结果，为故障定位和后续检修赢得了宝贵的时间窗口，避免了非计划停机可能带来的经济损失与安全风险。

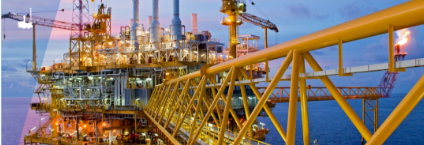

在海上采油平台，电力动力平台（EPP）负责将陆上电网输送的高压电进行变压与分配，其配电系统长期处于潮湿、盐雾、振动环境，绝缘性能需要经受严峻考验。伊顿 SwitchGard 开关柜绝缘在线监测系统广泛应用于各类电力动力平台，对局部放电现象进行主动预警，为电力设备的稳定运行保驾护航。
近期，安装于某海上平台分段隔离柜的伊顿 SwitchGard 局放监测装置，成功捕捉到柜内异常放电信号，并提供了准确的 PRPD 局放检测图谱分析结果，为故障定位和后续检修赢得了宝贵的时间窗口，避免了非计划停机可能带来的经济损失与安全风险。

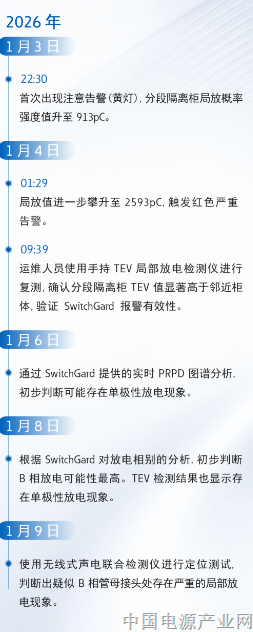

接下来，让我们一起回顾这场“主动预警”的发现与处理过程。
经过多轮联合验证和数据分析，已大致定位到隐患位置，后续计划停机与检修工作可迅速开展，对 B 相管母接头进行针对性检修和三相全面维护。在这场与时间的赛跑中，伊顿 SwitchGard 局放监测装置的早期预警，成功避免了一次因绝缘劣化可能导致的严重电气故障。

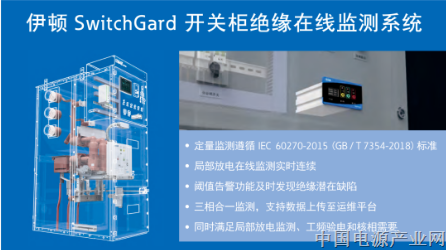

伊顿 SwitchGard 开关柜绝缘在线监测系统，是一款专为中压配电开关柜及环网柜设计的高可靠性状态监测装置。该系统通过实时采集柜内电缆室、母线室等局部放电脉冲电流，监测电气设备绝缘性能，帮助客户实现从“被动检修”到“主动预防”的运维模式升级。
● 早期预警，避免突发故障
该系统遵循 IEC60270-2015 标准，满足绝缘缺陷定量监测需求。阈值告警功能可在局放量超过设定值时，根据严重等级使告警灯依次变为 “黄色”、“橙色”、“红色”。在本次事件中，该系统通过连续实时的局放在线监测和持续报警，更早、更及时地发现了设备绝缘潜在缺陷。
● 数据精准，快速诊断定位
支持三相合一监测，集成高压带电显示功能，同时满足局部放电检测、工频验电和核相需要。该系统根据 PRPD 图谱和平台内嵌状态评价模型，可快速诊断绝缘状态，并锁定放电相位。在此次事件中，其诊断结果与无线式声电联合局放检测仪器的检测结果高度一致，验证了其准确性。

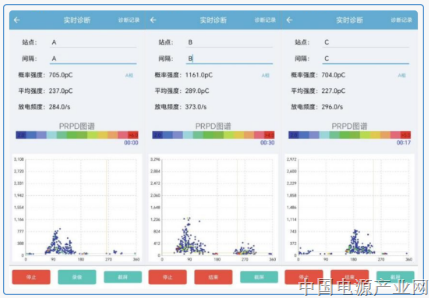

▲ 分段隔离柜A、B、C单独接入时PRPD图谱
▲ 分段隔离柜整柜（ABC三组）PRPD图谱
● 远程可视，提升运维效率
高亮 OLED 显示屏可显示设备局部放电的实时放电量值，及监测终端与上位机的通讯状态。同时，系统支持远程平台数据同步，运维人员可实时掌握设备状态，减少现场巡检负担，尤其适用于海上平台等环境复杂、巡检不便的场景。
● 兼容开放，构建智慧电网
系统具备良好的开放性与扩展性，通过 RS485/Modbus 通讯接口，可将数据上传到客户现有配电管理后台，对电缆微小变化进行持续追踪，使潜在故障在萌芽阶段就被识别和处理，为构建智能电网、实现预测性维护提供可靠数据支撑。
电力安全无小事。伊顿 SwitchGard 开关柜绝缘在线监测系统以可靠的预警能力和精准诊断，证明了其在关键电力设备状态监测领域的专业价值。伊顿将继续为电力、能源、工业、基础设施等各领域客户，提供更智能、更可靠的电力保障解决方案，携手共建安全、高效、可持续的电力未来。（来源：伊顿电气官方）
编辑：中国电源产业网
来源：《电源工业》编辑部
