开关电源灌胶后EMI变差？为什么？怎么解决？

2020-06-16

中国电源产业网

导语：灌胶后变差，主要是胶的介电常数比空气大几倍，增加了元器件之间的耦合强度，这使得大量的低频开关噪音被这个增大的电容更多的耦合到外界。灌胶后EMI变差可能是困扰一些工程师已久的问题，一些经验给大家分享。

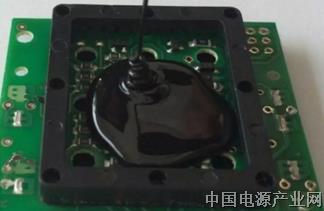

灌胶和对胶的要求

这说起来简单，有可能是客人要求灌胶，有可能是看到别人在灌胶也在找胶灌。肯定的说，对灌封胶主要有这几大目的和要求：

1、防水性，灌封胶将整个产品电气部份严密的包裹起来，与外界完全隔绝；什么水、水气、酸碱盐都挨不到电路元件，就能提高防水防潮防腐蚀能力。所以你选的胶要流动性好，流动性不好怎么能深层渗透完全密封呢；再就是粘结力也要具备，不然灌封后长时间冷热交替与元件分离了也没啥用，产品寿命性能也受影响。

2、导热性，电源属功率性产品，就是转换、控制、向外输出能量。产品工作就要发热，象开关管、变压器、电解电容、电感等哪个不是发热器件且都是怕热器件。怎么办，肯定要把它发的热尽快且尽量多的传导出去。所以胶肯定要求有良好的导热性，可以说期望胶的导热系数越高越好。电源中的电解电容，温度每升高十度寿命约缩一半，但你不能给它加散热片；变压器、电感温度一高很多参数都在变整个设计就难度提升，你也不好给他加个散热片。

防水电源整个需密封，而空气的导热率是很低的，主要靠对流与辐射。但是对流是不可能的，元件都闷在盒子里。

所以灌导热性好的胶可以相当于将每个元件放在外面散热，不但提高寿命而且简化设计。

3、绝缘强度，这个好办。基本上所有的胶都不导电，但是要注意，象环氧类的AB胶固化反应不完全可能会有点局部导电。还有为了节约在里面掺沙，那就不好说。第一你的沙是不是脱水处理等加工过，还就是你的沙会不会有些其他元素干扰了固化；AB剂配比是否合理、混料是否充分均匀、其他条件是否都具备。

4、环保要求，一般都有过认证。就看是不是提供的产品与认证的是一致的了，环保的和不环保的材料价格差的还是不少的。

5、阻燃要求，一般就看UL里的阻燃测试。一般要求94-V0以上。

6、其他参数就多了，你要自己灌了去试。主要是你的供应商要恒定，他的供应要稳定，工艺要稳定。否则离散性太大。
