弱电工程室内网线和室外网线的区别

2021-02-26

中国电源产业网

导语:在弱电施工过程中,很多人并不关注网线分为室内和室外之分,造成后期故障问题增加,文章重点讲述他们的区别,让我们更好了解不同场景用不同网线。

在弱电施工过程中,很多人并不关注网线分为室内和室外之分,造成后期故障问题增加,在室外场景一定要选择室外的网线,今天讲下室内和室外网线的区别,让我们更好了解不同场景用不同网线。

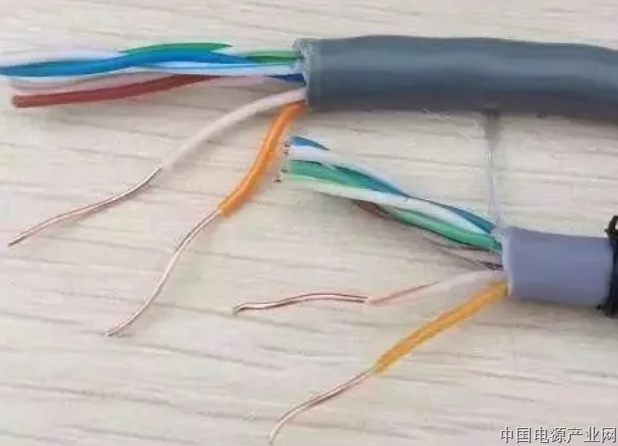

室内网线和室外网线的区别

顾名思义,室外网络线就是使用在户外的线缆;室内网络线是主要用在室内的网线。

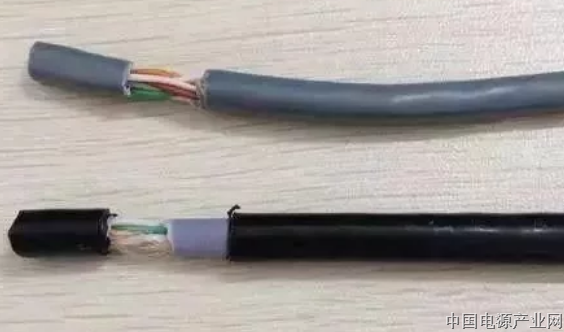

室外网络线和室内网络线最大的区别在于外皮,室外网络线是有两层外皮的,而室内网络线却只有一层外皮。


室外网络线的外皮比室内网络的外皮要厚实很多,并且还多加了一层PE防水层,这样可以有效的防止网络线内部进水,厚实的外皮在户外布线过程中,可以抗拉抗压,不会容易破坏外皮,损坏铜芯。

布置在户外的网络线,需要抵抗雨水和烈日,如果外皮不够好的话,那么外皮很容易损坏而导致网络线导体不能用。


室内网线为了更大程度上保持室内布线的柔软性,在布线穿管的时候,要注意保护室内网线的外皮,特别在拉线的时候,不要太过用力,容易拉坏线芯。如果是质量好些的网线,例如全铜的,无氧铜的网线还能用久点,可也有可能出现掉线的情况,再加上风吹雨打,阳光直射而加大了造成网线外皮损坏的可能,而这些都是造成传输速度不稳定的原因。

室外线也不仅仅可以布线在户外,也可以在室内布线,面对网线要穿墙而过的时候,室外线的抗拉性可以让网线减少损伤。特别室内一些湿气重的地方,容易潮湿的地方都可以使用室外阻水线。比如南方有段特殊的时期,就是回南天,也就是潮湿天,最容易湿漉漉的,在价格上室外阻水线并没有高出室内线多少,但在功能上和寿命上都要比室内线要好。

室外布线环境往往比室内布线要困难。一般建议室内网线不要用在室外布线。

网络布线的一般流程

1、首先是测量需要多长的线。

根据就是决定好放配线架的位置,然后结合线从外边进入机柜的距离等等计算出把配线架打上并且安装上机柜需要多长的网线,以方便后面的整体理线,如果线缆放置在机柜里过长容易造成不美观的情况,而且后期理线比较麻烦,要不停的往后扯方能整齐美观的把线缆整理。

其次还要综合考虑到线缆从机柜上部或者下部进入机柜后要怎么走,尽量不要弯曲或者绕过一些东西,能从贴着机柜走就贴着机柜走,要考虑到走线的方向不能够影响后来的网络设备的进入,这需要工作人员有一定得可预见能力。

2、根据第一步测算出来的长度进行裁剪

把多余的剪去,注意要尽量一致避免影响美观,而且要比计算的留出一部分冗余,最好能留上十到十五厘米,其中包括剪去包皮打上配线架的长度。此时还不需要把线缆从外部放入机柜,因为此时放入会难以理线。

3、接下来开始理线

理线的步骤如下:

A、在线缆根部开始外露的地方开始用扎带绑好,如果线缆过多就暗中网线的编号从中间分成两份或者多份,但是需要保证分出来的网线每一部分都是连续的,因为这样下步工作就容易进行。

B、根据需要把大部分网线扎好就开始用配线板理线,配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板,在配线板背部按照两根连续的网线一起用扎带扎起来,每两个扎一块儿都要求有一个错位,就是不要并排的扎太多,每两个扎带上下最好有点距离,两根连续的扎起来以后就开始六根网线一块儿扎一起,平均需要每半米重新扎一次,注意扎的时候注意整齐,不要胡乱扎一起给人不和谐的感受。

C、使用理线板一一直顺着往下移,在理线板的背部也一直用扎带缠好(半米一扎)。最后一次六根一乍的位置在离线缆尾部一米左右,扎好了以后就在附近距离开始两根一扎,当然还是按照顺序扎好。每两根扎好后往下半米左右再次使用同样的方法再扎一次,有利于下一步打配线架。


4、下面就是开始打配线架

由于上面的工作做完了以后线缆已经非常明确了,把线缆甩到机柜的外边开始放置在一张工作台上三人一组开始进行压线的工作。按照事先安排好的位置进行压线就不容易出错了。压线的具体工艺步骤在这里不再赘述。
