新材料-中国电源产业网-新能源与电源官方网站
>首页 > 行业科技 > > 新材料 >正文

中空玻璃系列③中空玻璃密封失效常见问题分析和解答

2022-05-10

中国电源产业网

导语:硅宝科技开发了中空玻璃密封配套产品,包括一道密封所使用丁基胶产品、二道密封的硅酮系列产品,并为客户提供全面的“一站式”售前、售中、售后服务及解决方案,保障客户较好的使用效果。

在前面两期,我们从中空玻璃二道密封胶的选择标准施工工艺流程2个方面进行了探讨,本期主要为大家介绍中空玻璃密封失效常见问题分析和解决方案。


中空玻璃实物图

在建筑能耗中,由玻璃门窗造成的能耗占到了建筑总额能耗的50%左右。作为玻璃门窗的重要组成部分(约占不同类型窗面积的70%~90%),玻璃具有外窗最大的导热和辐射面积。因此,提高玻璃的节能性能,已经成为实现建筑节能的关键所在,其中中空玻璃在几种建筑节能玻璃中保温节能的效果最好。

但在实际案例中经常碰到中空玻璃失效的问题,像玻璃破损或者密封失效等,其中90%以上的中空玻璃失效是由密封失效引起的。密封失效的原因主要有结构设计不合理、密封胶选择不当、施工不当以及外界环境影响等。



 中空玻璃开启扇选用聚硫胶二道密封导致外片脱落

在很多实际的项目上发现中空玻璃外片出现脱落的问题,分析其原因主要有:

(1)选用了劣质的硅酮密封胶或聚硫密封胶,其在长时间使用后会出现硬化、龟裂等问题,导致玻璃外片脱落;

(2)密封胶施工质量管控不当,密封胶混合不均匀导致粘结差。

①二道密封胶的粘结宽度应满足JGJ 102 《玻璃幕墙工程技术规范》中密封胶尺寸设计要求;

②隐框幕墙、半隐框幕墙、点支式玻璃幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶;

③二道密封应采用专用打胶机进行混合、打胶,施工工艺流程一定要规范。

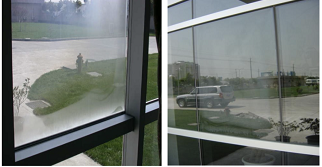

中空玻璃起雾现象

中空玻璃起雾的根本原因是中空腔体里面的水含量升高,导致露点上升。

其主要原因有:

(1)分子筛暴露时间过长,导致分子筛吸水饱和;

(2)丁基胶涂布有断胶、漏涂;

(3)二道密封胶在施胶过程中存在混胶不均匀及清洁不到位导致密封失效;

(4)二道密封胶未充分养护的搬动导致错位失效;

(5)劣质丁基胶和二道密封胶导致的提前老化失效。

针对起雾问题,应该在材料选择和现场施工流程上进行深入管理,从而保证中空玻璃的使用寿命。

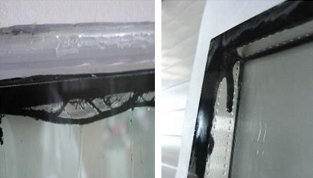

中空玻璃“流泪”现象

密封胶选择不当是造成中空玻璃“流泪”现象的原因,其表现为:

(1)充矿物油的二道密封胶会因为矿物油的大量迁移造成丁基胶溶胀往下流淌;

(2)劣质的丁基胶加入了过多的低分子量基料,造成材料软化点低,在高温环境下产生流淌。

因此在中空合片时一定要选择产品品质有保证的丁基胶和二道密封胶。


劣质耐候胶导致中空玻璃出现“流泪”现象

在实际项目上还发现一些问题,整个项目出现少数部位的中空玻璃流泪现象。对现场问题进行分析发现,在中空玻璃安装过程中边缘部位使用的耐候胶为填充了大量矿物油的劣质密封胶。为解决中空玻璃流泪问题,我们也需要对项目上使用的耐候胶进行质量管控。

建筑系统的实验室测试、用胶选择及施工程序决定了整个产品的使用效果。硅宝科技开发了中空玻璃密封配套产品,包括一道密封所使用丁基胶产品、二道密封的硅酮系列产品,并为客户提供全面的“一站式”售前、售中、售后服务及解决方案,保障客户较好的使用效果。





《电源工业》新媒体杂志

阅读方式:印刷纸质版+微信电子版+QQ电子

阅读下载:hppt://www.powermagazine.cn

投稿邮箱:ad@powermagazine.cn

广告投放:价格优惠、宣传面广、阅读群体广泛、阅读方式传播快

市场部电话:010-63531554 、13021232082

电源行业高精尖专业培训平台:电源云学苑http://www.cpsa.org.cn/default.ashx



编辑:中国电源产业网

来源:《电源工业》编辑部

标签:

中国电源产业网官方在线QQ咨询:AM 9:00-PM 6:00
广告/企业宣传推广咨询:
活动/展会/项目合作咨询: 市场部
新闻/论文投稿/企业专访: 李先生
媒体合作/推广/友情链接: 市场部

中国电源产业网网友交流群:2223934、7921477、9640496、11647415

中国电源产业网照明设计师交流群:2223986、56251389

中国电源产业设计师QQ群:102869147

X
