有关抽屉式和固定分隔式低压柜选用讨论

2019-03-20

中国电源产业网

导语：【华南工作站采集】有关400V低压柜选用用抽屉式还是固定分隔式，在我们工程实践中经常碰到，同行之间为此也会发生争论，尤其在数据中心低压配电系统中，选用抽屉式或固定分隔式的都有之，众说不一。本人结合多年的工程实践，希望和大家一起讨论分享如下：

【华南工作站采集】有关400V低压柜选用用抽屉式还是固定分隔式，在我们工程实践中经常碰到，同行之间为此也会发生争论，尤其在数据中心低压配电系统中，选用抽屉式或固定分隔式的都有之，众说不一。本人结合多年的工程实践，希望和大家一起讨论分享如下：

1、固定分隔式低压柜，就是选用插拔式开关，安装于独立的固定分隔小室内、开关插拔是式结构，分开关本体和底座二个部分。底座固定于底板，背面方便接电缆引出，开关本体可以带电拔出，便于检修或更换。该结构适用于变压器后第一级的馈电输出，塑壳开关本体和底座接触面大，夹紧稳固，接触可靠，开关、母排、一次电缆、二次接线都有独立的空间，通风散热好，安装接线、维护保养安全方便。

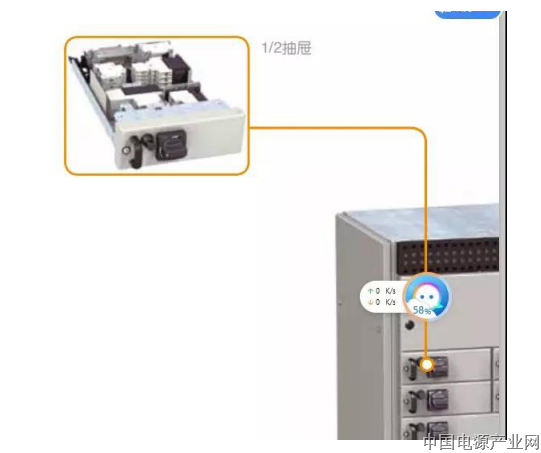

2、抽屉柜就是把开关、接触器热继电器等元器件集中在一个抽屉单元里，该型式的优点是可以把众多元器件一次抽出，便于整体快速更换，一般用于多回路、小容量场合，例如MCC柜，集中照明控制等；但它由于采用了抽屉接插件，导轨的偏差及在背后的插件不可目视，往往造成接触不良，尤其容量较大（例如开关容量大于100A）场合，往往造成接触点发热甚至烧毁的后果。

3、数据中心用户的低压柜馈电输出，一般都没有接触器热继电器等元器件，根本不需要用抽屉结构型式，且大多为250A塑壳开关，采用抽屉柜不仅有安全风险（需要长期运行及多次抽出后才能反映出来），而且热量散发、安装接线、维护保养等也不方便。二次接线端和一次电缆接线柱在同一个空间，多功能测量仪表等数据传输线敷设也会受到强电的干涉，可靠性较固定分隔式有所降低。由于增加了抽屉结构，经济性也较固定分隔式略差

4、数据中心的负载相对比较稳定，为了提供数据中心效率，一般都是满负荷匹配。据悉，不少数据中心在运行中发现了有抽屉热量不容易散发的问题，运维人员为了降低热量，采用了打开柜门、用风扇强制冷却的被动手段，甚至调整减少输出回路，降低数据中心效率。我认为这个都和建设阶段选用抽屉柜有关，后续的补救都是无奈之举。

5、低压柜发展基本经历了如下几个阶段，最初的低压柜都不能称之为柜，应该称之为屏，只有前面有块屏，后面及左右都是开放的，散热很好，安全性太差，一旦有开关爆炸或其他故障引起电闪，往往影响到整个系统，甚至人身伤害。第二阶段才发展到柜，但这种柜就是一个的大铁皮柜，里面没有任何分隔，开关也是横向一字排列，占地比较大，单个回路检修还需要总开关停电，影响面较大。第三阶段发展为抽屉柜，抽屉可以垂直分布，且可以抽出快速更换；但随之而来可靠性也较第一、二代产品降低，接插件是大电流的软肋，其发热量是电流值的2次方，一旦接触不良，轻者发热降容，重则缺相造成事故。第四阶段也就是90年代未，以施耐德、ABB、西门子等国际公司发明了插拔式开关，即把塑壳开关分成本体和底座二隔部分，同时推出了固定分隔式低压柜，既传承了第一、二代产品的固定可靠性能，又解决了快速更换，不停电检修的问题，且柜体内部分成了四个空间，分别安置开关等一次元器件、母线、二次元器件、电缆等，安全可靠，有专用的通风散热通道，最大母线电流增大至6300A，是目前最理想的一次配电设备，尤其合适我们数据中心的低压配电。
