安科瑞电能质量监测装置APView500 高性能多核嵌入式操作 光伏并网柜用
安科瑞APView500 电能质量监测装置
2022-12-02
中国电源产业网
导语:APView500 电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。
安科瑞 刘芳
咨询+v:L473042070
1 APView500电能质量监测装置概述
APView500 电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了 IEC61000-4-30 A 级标准,能够满足 110kV 及以下供电系统电能质量监测的要求,广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。
2 APView500电能质量监测装置特点
2.1 高性能的硬件平台
装置采用基于 Xilinx SoC 构架的双 ARM 内核处理器,ARM1 用来数据采样、电能质量数据计算,ARM2 运行嵌入式 Linux、TCP/IP 协议、Http 协议、Web 服务器、电能质量数据的存储、统计、分析。装置每周波采样高达 1024 点,具备高测量精度能准确记录故障波形。采用 eMMC 进口高速存储芯片容量达到 32GB,可以长期存储事件记录与故障波形等数据。具备友好的人机界面,800*480 像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形,方便用户故障分析。
2.2 丰富的接口资源
16 路交流电压/电流通道,可同时接入多组电压电流,如单组电压电流、双组电压电流等;
16 路可编程无源继电器出口、22 路有源开关量输入通道;
2 路 RS485 接口支持 Modbus-RTU 规约;
4 路以太网接口,支持 Modbus-TCP、IEC61850、Web Server;
1 路 GPS 对时接口,支持 IRIG-B 对时方式;
1 路 RS232 接口,用于接入打印机;
1 路 USB 接口,可用于文件导出及装置维护。
2.3 可靠性设计
装置软硬件具有持续完善的自检功能,抗干扰性能好,装置通过多项电磁兼容检测认证,电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到国家标准。
3 装置型号命名及选型

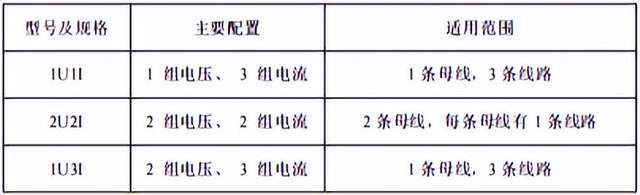

APView500 电能质量在线监测装置交流输入配置表:

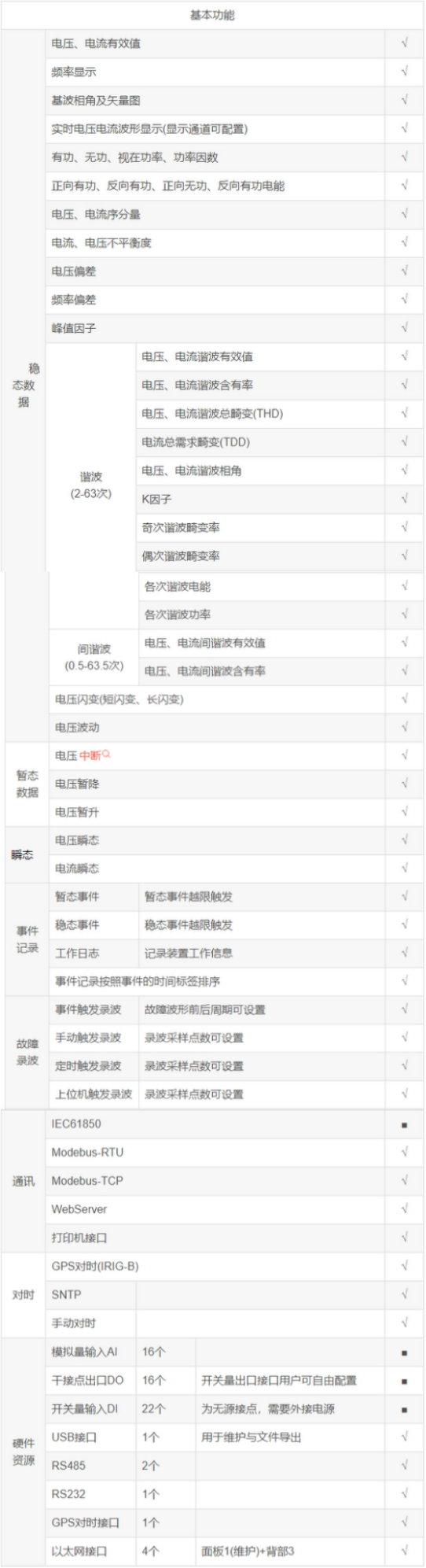

4 APView500电能质量监测装置功能简述
4.1 人机界面功能
装置面板上带有 5 寸彩色 LCD 显示器,以图形方式显示主要电能质量监测指标的实时数据。可对装置硬件时钟进行设置,对监测参数进行设置、修改和查看,并设有密码保护。
4.2 记录存储功能:
可对监测点数据实时保存,3min 数据(保存最大值)在装置上最长保存时间为 3 个月, 之后按”先进先出”原则更新。
4.3 统计功能
装置具有对主要监测指标的在线统计功能,可统计一天内监测指标的最大值、最小值、平均值等。
4.4 通讯功能
装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过 RS232/RS485 接口,以 Modem 或GPRS 方式与远方通讯。装置支持 Modbus-TCP/RTU 通讯协议、IEC 61850 MMS 协议。
4.5GPS 对时功能
装置具有 GPS 硬对时接口,可以接受 IRIG-B 码对时或者秒脉冲对时信号,保持与远方管理中心的时钟一致。
4.6 告警功能
可根据用户设定的电能质量指标的限值,启动指标报警功能。
4.7 录波功能
装置对每个告警事件都进行录波,并提供手动录波功能。
4.8 本地 PQDIF 文件生成功能
统计数据及事件记录可以 PQDIF 文件格式保存。
4.9 Web 功能
集成嵌入式 Web Server 功能,支持不同权限等级的用户登录访问。不同等级用户使用不同 8 位密码登录,分别为“游客”:00000000;“管理员”:********;“调试员”:********。用户可通过浏览器直接连接装置,可实时查看电能质量数据和整定装置参数。

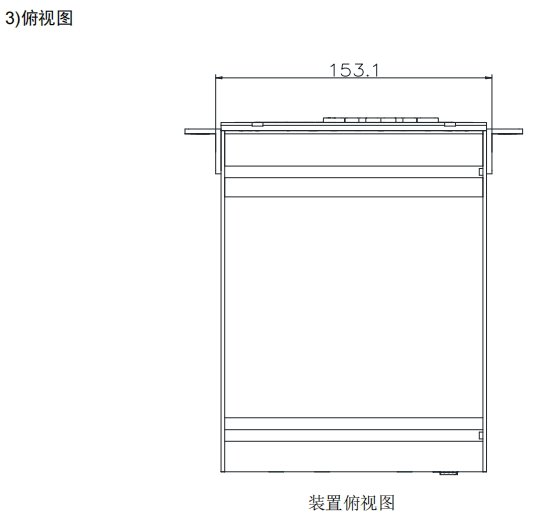

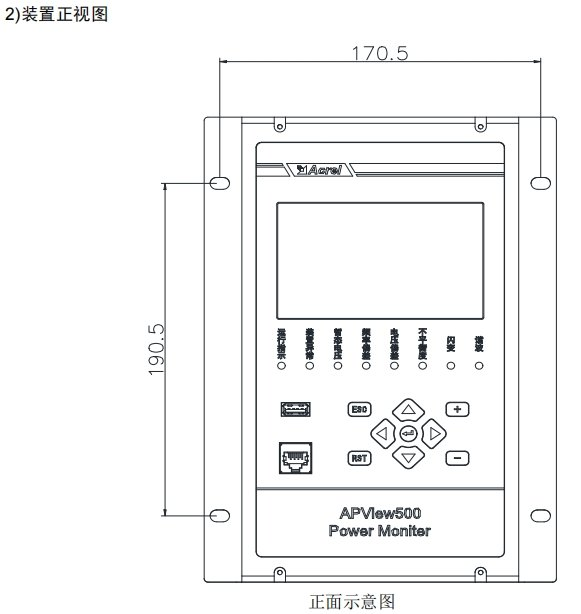

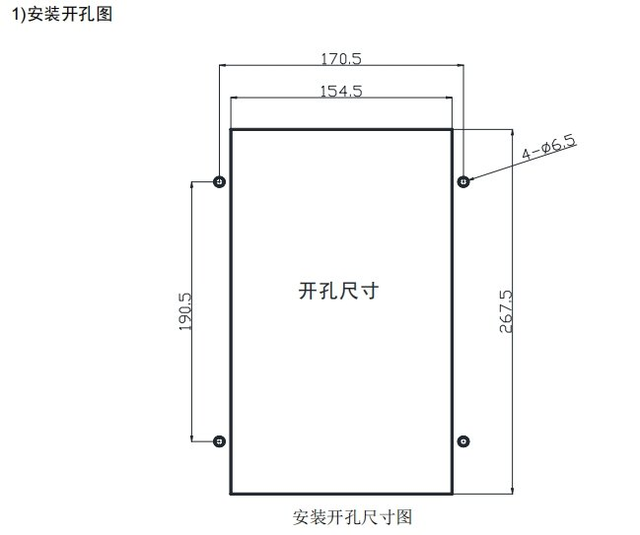

5 外形及开孔尺寸
