模块化UPS系统中的IGBT短路检测功能
2017-03-21
中国电源产业网
导语：当模块化UPS系统中的某一个功率模块发生故障，那么故障模块就需要及时退出系统，以减少该故障功率模块对模块化UPS系统的影响，进而保证输出电压稳定。
当模块化UPS系统中的某一个功率模块发生故障，那么故障模块就需要及时退出系统，以减少该故障功率模块对模块化UPS系统的影响，进而保证输出电压稳定。
在模块化UPS的研发过程中，会进行各种单一故障测试，以保障UPS功率模块在发生单一故障时，才能保证模块化UPS系统的稳定运行。其中逆变IGBT短路单一故障对模块化UPS系统的输出稳定性提出了较大的挑战。
IGBT短路检测功能
针对上述问题，逆变电源加入了独有的IGBT短路检测功能电路，结合软件算法，能快速检测出IGBT短路状态，主动控制功率模块退出系统，从而保证模块化UPS系统在单一功率模块逆变IGBT短路故障发生时，能维持逆变供电，并且不需要切换到旁路供电模式，且间断时间小于10ms。
有2个功率模块的模块化UPS系统（具有IGBT短路检测功能）在逆变IGBT短路下的输出电压波形。

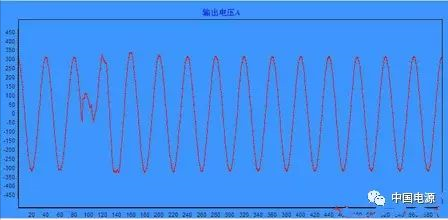

将具有IGBT短路检测功能的两个UPS模块插入UPS机柜，短路其中一个功率模块的逆变IGBT，使用功率模块的故障录播功能，功率模块在发生逆变IGBT短路时会自动保存逆变IGBT短路时刻前后的输出电压波形。该波形如下：
根据故障录波的波形来看，输出的间断时间为8ms。很大程度上降低了负载掉电的风险。
