汽车电气知识图集，看完这篇全懂了！
2018-01-10
中国电源产业网
导语：一、汽车电气概述

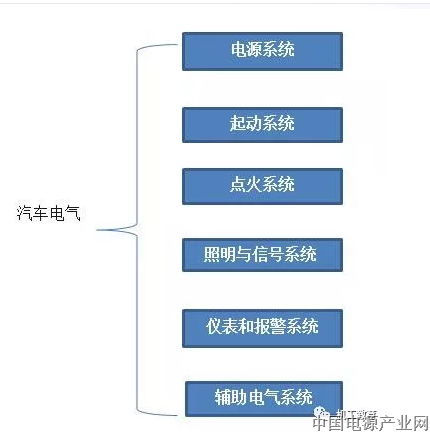

一、汽车电气概述

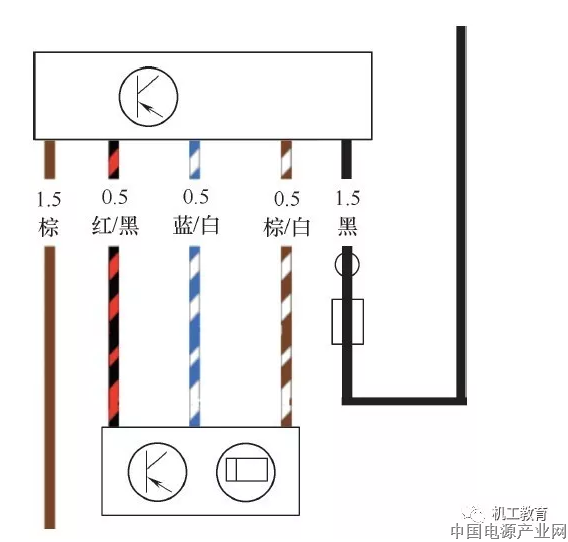

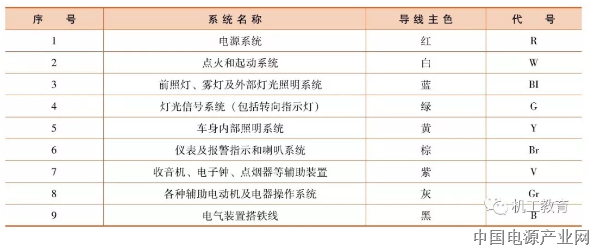

1.汽车导线标注及颜色代号

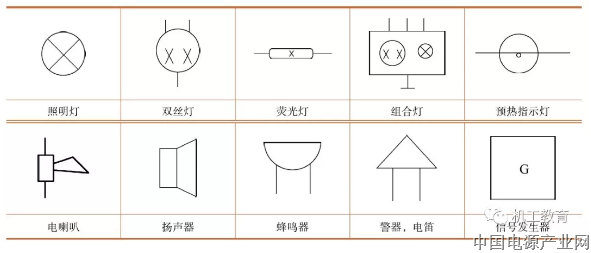

2.电气设备符号

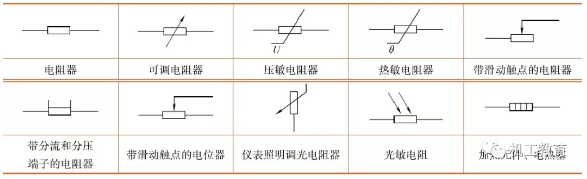

3.电气元件符号

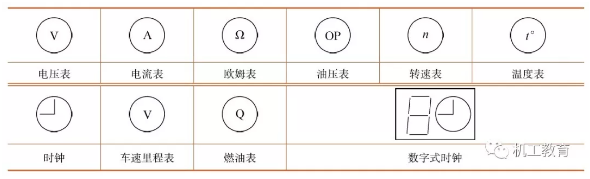

4.仪表符号

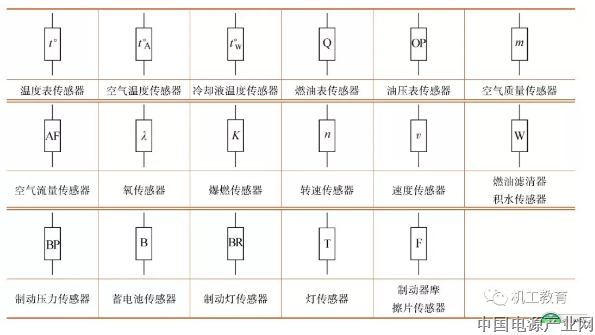

5.传感器符号

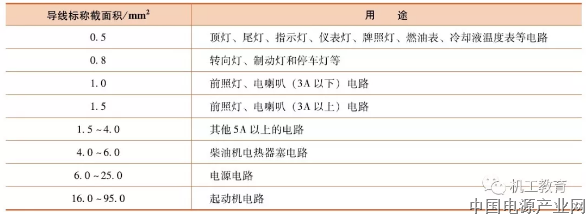

6.汽车12V电路主要导线情况
二、电源系统

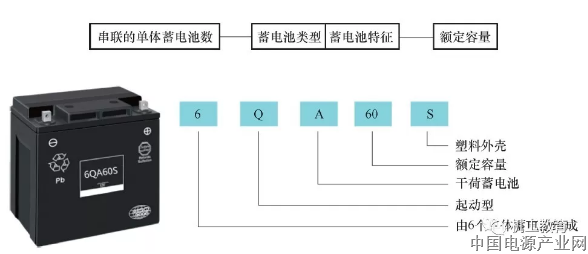

1.蓄电池

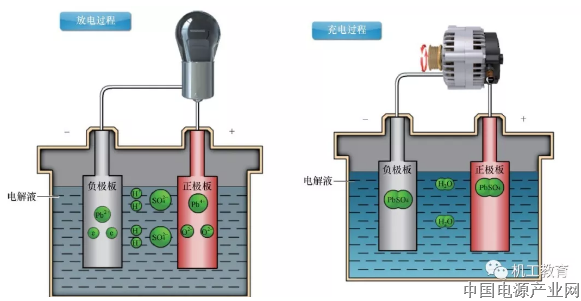

2.蓄电池的充放电过程

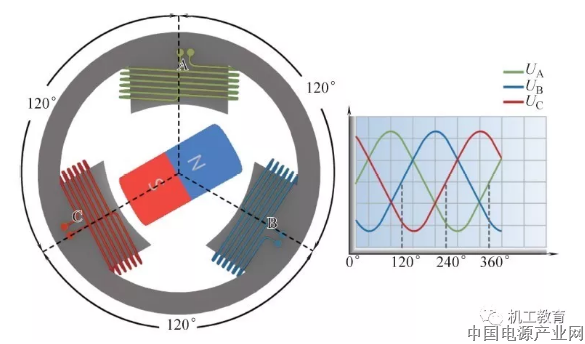

3.充电系统—交流发电机发电原理

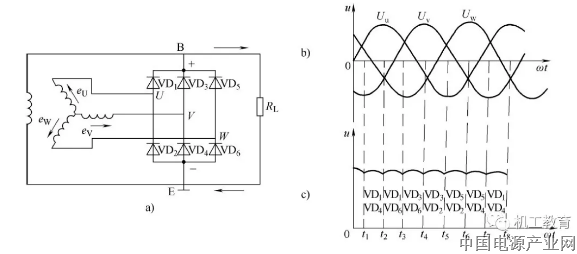

4.交流发电机整流原理
5.发电机发电电压较低时电路原理

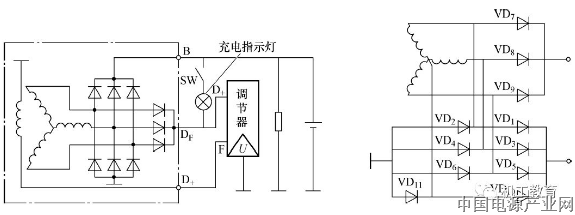

6.9管交流发电机、11管交流发电机

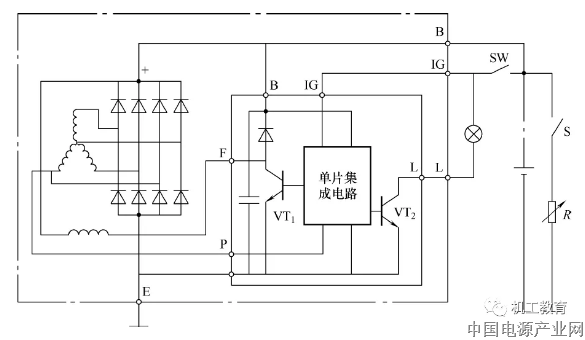

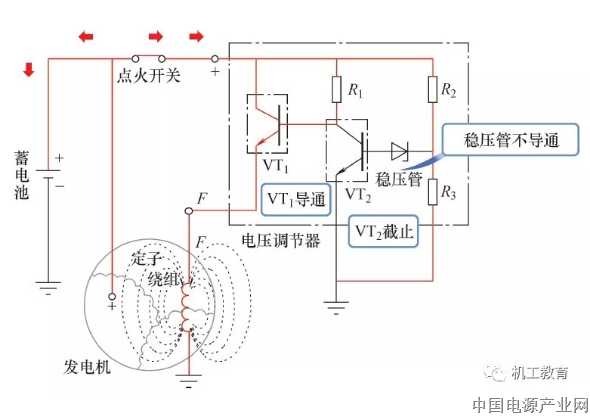

7.集成电路式电压调节器及充电系统电路
三、起动系统

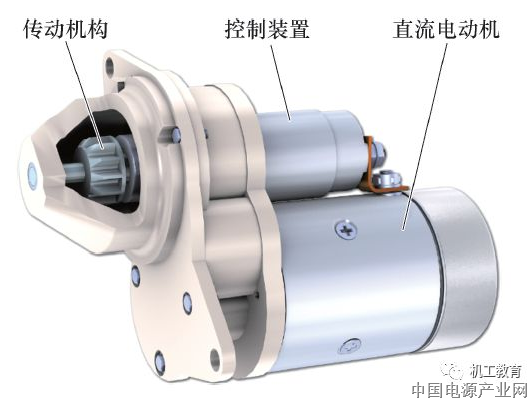

1.起动机的组成

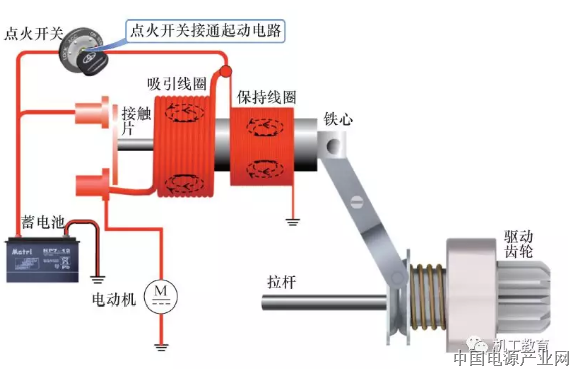

2.电磁开关的工作原理

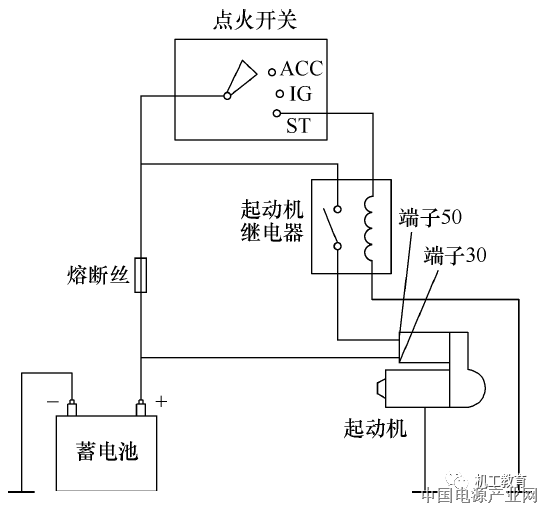

3.带继电器的起动控制电路
四、点火系统

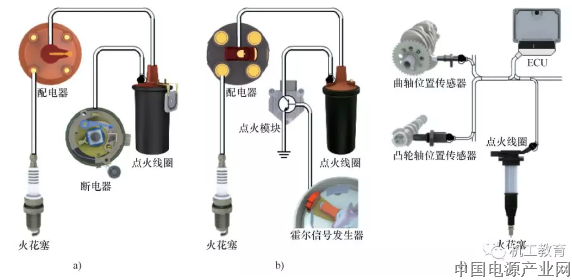

a）传统点火系统 b）电子点火系统 c）微机控制点火系统

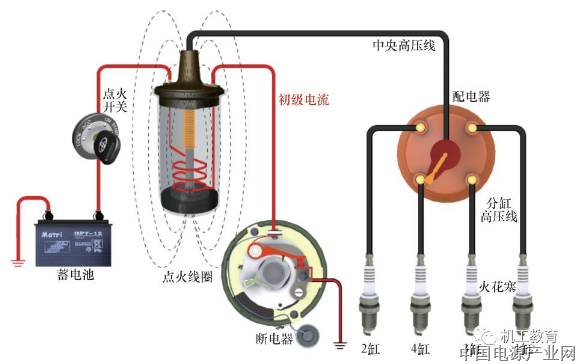

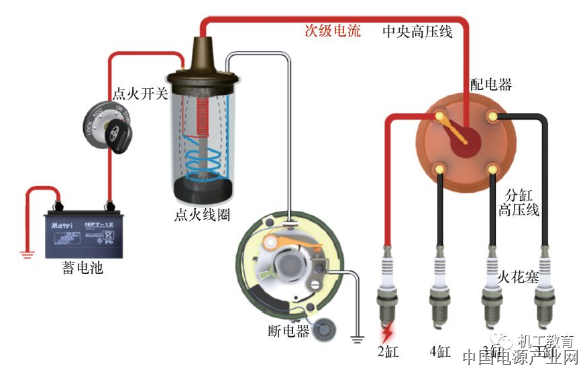

点火系统示意图
传统点火系统基本工作原理（触点闭合时）
传统点火系统基本工作原理（触点断开时）

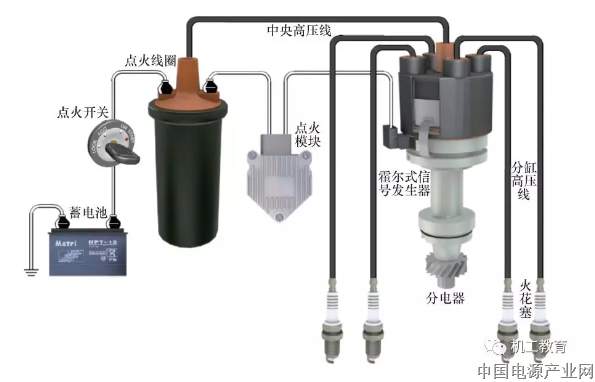

电子点火系的组成
五、照明与信号系统
1.转向灯、危险警告灯控制电路
2.仪表和报警系统—汽车组合仪表板

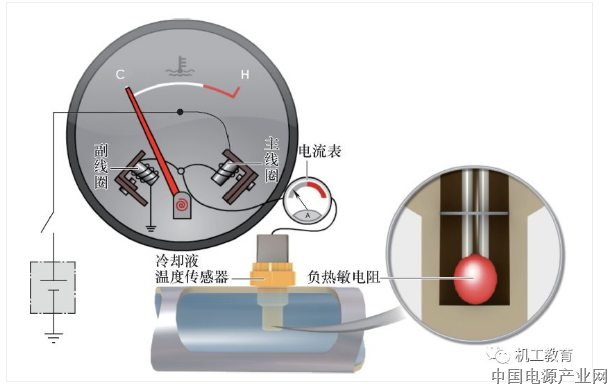

3.冷却液温度表工作原理

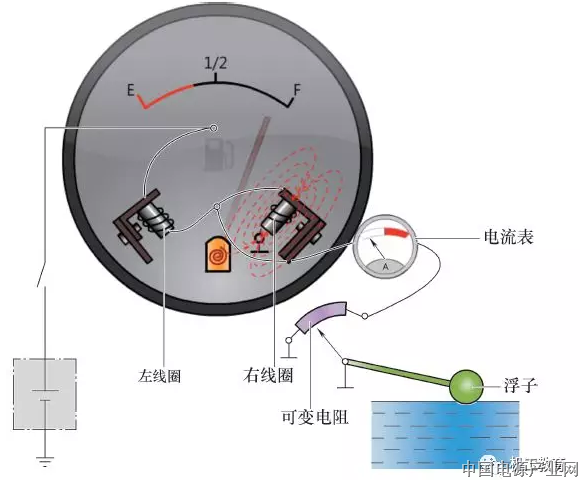

4.燃油表的工作原理

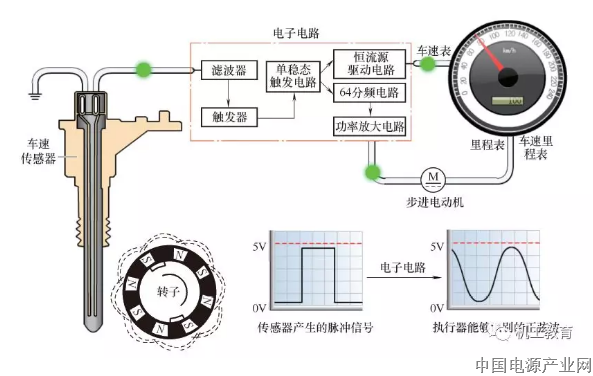

5.车速里程表的工作原理

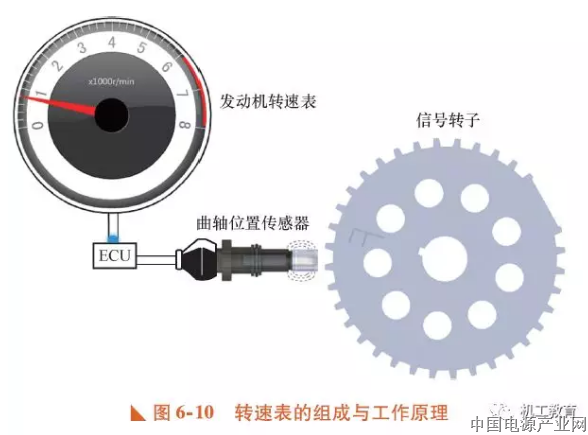

6.发动机转速表的工作原理

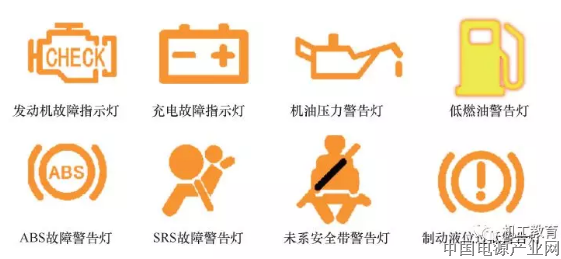

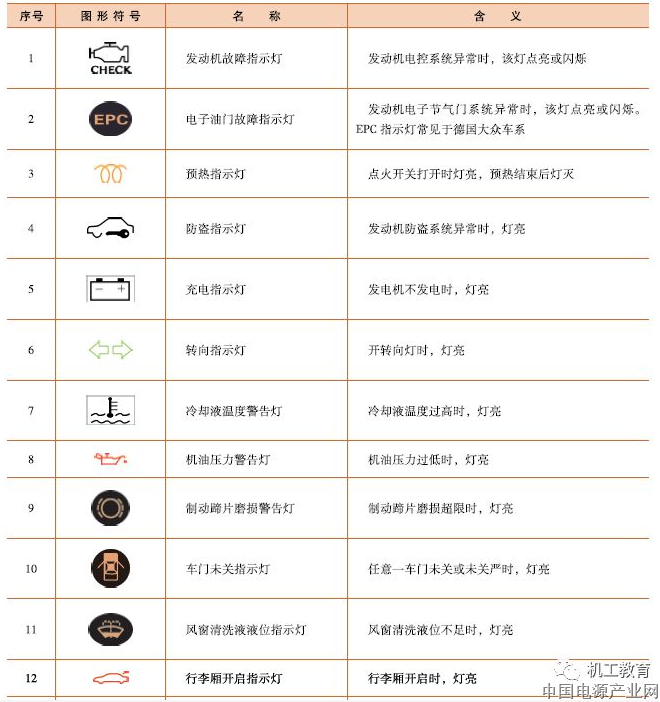

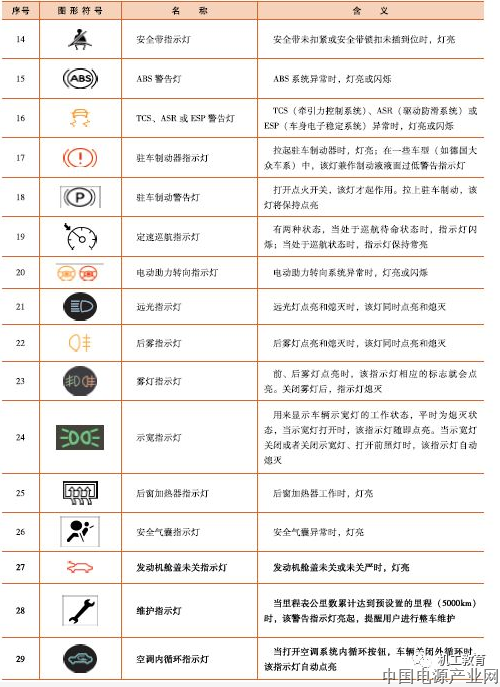

7.汽车警告灯
七、辅助电气系统

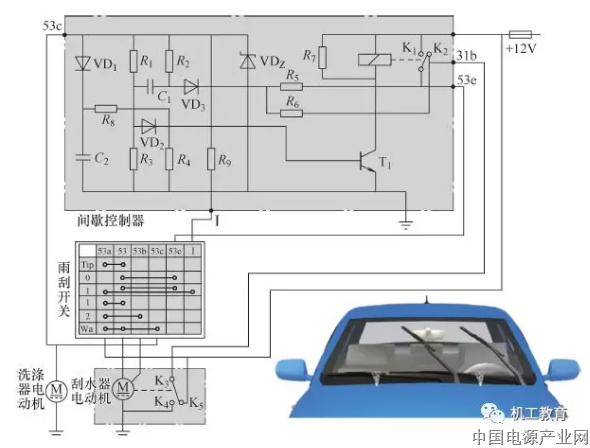

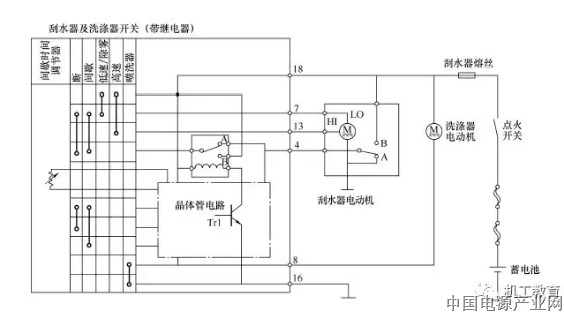

1.丰田卡罗拉刮水器与洗涤器电路图
2.丰田车型刮水器电路图

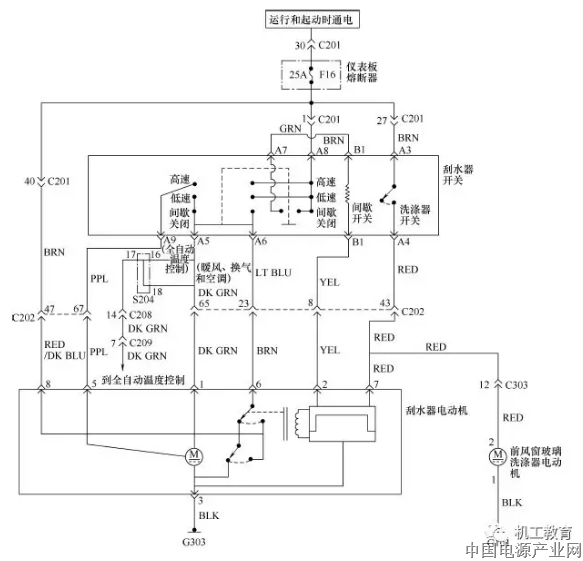

3.通用凯越刮水器电路图

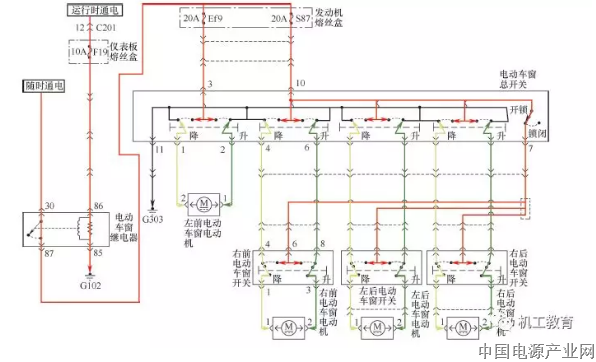

4.电动车窗电路图

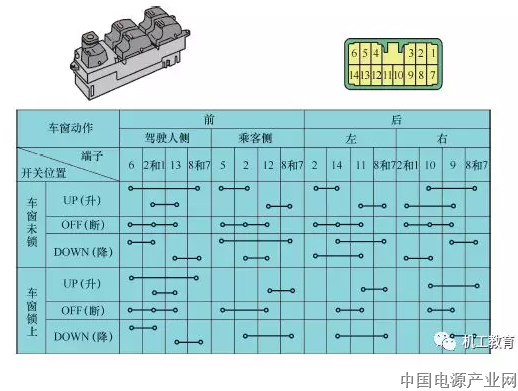

5.电动车窗主控开关位置图

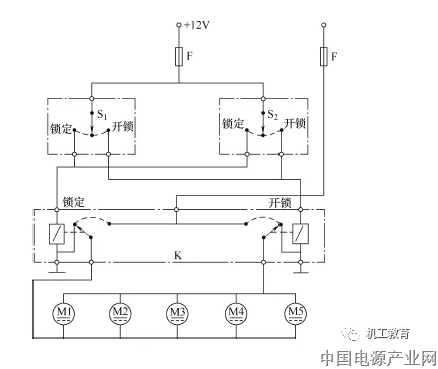

6.电动门锁电路

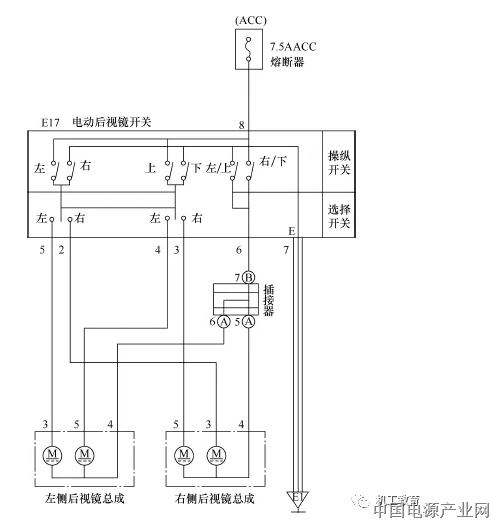

7.电动后视镜电路
编辑：中国电源产业网
来源：HWK职教平台
