选送参赛产品介绍:

一、BMS汽车动力电池管理系统组成

池管理系统由彩色触摸屏、管理控制主机、电流、电压、温度采集模块组成,

1.BMS汽车电池管理系统方框图


 2.BMS部分主要功能 硬件上包括控制电路和采样电路两部分;软件功能包含安全管理、能量管理、信息管理等主要功能

  ·安全管理主要是监控电池组电流、温度、及单体电池电压等与电池安全相关的重要参数

管理项目

报警保护

触发参数

控制动作

电流

充电电流

报警电流

25A

发出充电电流过大信号,降低充电机充电电流

保护电流

35A

发出充电电流过大信号,停止充电

放电电流

报警电流

200A

发出放电电流过大信号,降低电机控制器放电电流

保护电流

250A

发出放电电流过大信号,停止放电

电压

充电电压

报警电压

4.25V

发出单体电池电压过高信号,降低充电机充电电流

保护电压

4.35V

发出单体电池电压过高信号,停止充电

放电电压

报警电压

2.75V

发出单体电池电压过低信号,降低电机控制器放电电流

保护电压

2.40V

发出单体电池电压过低信号,停止放电

温度

高温

报警温度

50°C

发出温度过高信号,降低充放电功率

保护温度

55°C

发出温度过高信号,停止充放电

散热系统

50°C

开启散热系统对超温蓄电池箱强制散热

45°C

关闭散热系统

·能量管理主要是管理电池剩余容量估算,充放电电量控制,容量校正、循环次记录、SOH(电池健康指数)SOC 初始化、时间、误差修正;

·信息管理是指电池数据的储存,模块间及系统通讯,运行记录查询,和数据信息显示;

2.1彩色触摸显示屏:具备数据显示及参数上下限报警设置功能;

①显示电池组总电压、电池组总电流、剩余容量(SOC)、最高温度等数据,

通过触摸屏可以查看到所有采集数据:包括每只单体电池电压;所有电池包内温度,电池剩余容量,能量等;

③通过触摸屏可以对参数进行设置,每只采集模块管理电池数量选择,电池电压上限、下限报警限制设置,温度上限报警设置,最大充电电流,电流上限报警设置,最大电压差报警设置,循环次数,电池健康指数,SOC初始值设置, 额定容量,储备电量校正系数,系统时钟等。

2.2数据采集模块:具备电压、电流和温度数据采集和精度校准功能;

①电流、电压和温度采集采用模块化,每只采集器可采集1-10只电池电压数据和1路温度数据。数据采集器装配在蓄电池壳体内部,随蓄电池模块箱分散安装,蓄电池模块箱之间仅需电源线数据通讯线连接

电压采集模块管理电池数量可以1~N(N10)只任意设置,接线方式采N+1根;温度可根据需要设置成有或无

电流采集,电流传感器选用电流霍尔传感器

2.3主控板具备的CAN总线接口ISO11898标准完全兼容;

2.4主控板USB接口

  提供数据存储功能,数据存储的时间间隔20秒,可连保存一周所有采集数据,通USB接口连接主机与计算机,使BMS应用软件即可调出查看所有数据。

2.5主控板提供报警接口,电压上、下限报警,温度上限报警,过电流报警等。

2.6单体电芯保护及均衡电路:

    在并联电芯时,当其中一只单体出现问题时自动断开连接;不会影响并联的其他    电芯的性能发挥。

针对单体电芯的过充、过放、过流、短路、起保护作用;当在充电期间电芯间电压不平衡时对高电压的电芯旁路泄放电量,以保证电芯充电相对一致。

2.7智能充电机:充电模式采用涓流预充电、恒流充电、恒压充电方式。

智能充电机通过CAN总线受主控板信号控制,调整充电模式以及充电电流至电池完全充满。

二、保护及报警参数设置

BMS电池管理系统保护及报警参数


功能名称

基本参数

备注

基本功能

过充电保护

过充保护电压

4.35V

±30mV

0-5V可设置

过充释放电压

4.10V

±30mV

0-5V可设置

过充保护延时

3S

±0.1S

可设置

过充电压报警

过压报警电压

4.25V

±30mV

0-5V可设置

过压报警解除电压

4.15V

±30mV

0-5V可设置

过放电保护

过放保护电压

2.40V

±30mV

0-5V可设置

过放释放电压

3.00V

±30mV

0-5V可设置

过放保护延时

3S

±0.1S

可设置

过放电报警

过放报警电压

2.75V

±30mV

0-5V可设置

过放报警解除电压

3.20V

±30mV

0-5V可设置

温度

过温报警温度

50℃

±1℃

可设置

过温保护温度

55℃

±1℃

可设置

短路保护

短路保护

15 ms

±5 ms


电压差报警

电压差报警

50mV

±5mV

可设置

低容量报警

剩余容量报警

20%

±1%

可设置


充电

充电限制电压

378.0V

±0.5V

可设置

充电电流

≤20A


可设置

放电

放电电流

≤200A


可设置

放电限制电压

225V


可设置

单节保护参数

项目

详细内容

标准

过充保护

保护电压

4.35±0.05V

保护延迟时间

100±500ms

保护解除电压

4.00±0.15V

过放保护

保护电压

2.3±0.1V

保护延迟时间

8~20ms

保护解除电压

充电

过流保护

保护电流

>15A

保护延迟时间

12±5ms

保护解除条件

充电

短路保护

保护条件

外部电路短路

保护延迟时间

13us

保护解除条件

自恢复

均衡

均衡电流

2A±0.1A

均衡启动电压

4.25V±5mV

三、电动汽车锰酸锂动力蓄电池组的构成

        动力蓄电池规格100Ah/324V

 组合方式:

      ① 采用单体10Ah/3.6V电芯;10并90串;

      ②10只电芯10路独立的保护电路及均衡电路;并联组成一个100Ah/3.6V,装入铝合金外壳,形成一个蓄电池模块。通过极柱和外部连接;如图① ②

      ③由30只100Ah/3.6V蓄电池模块串联组成100Ah/108V蓄电池模块箱,箱内连接熔断器,如图  ③ ④

   ④由3只100Ah/108V蓄电池模块箱串联构成一个100Ah/324V汽车动力蓄电池组。

四、动力蓄电池组结构图

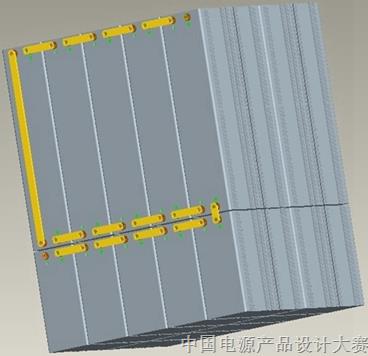

  ① 100Ah/3.6v蓄电池模块装配示意图

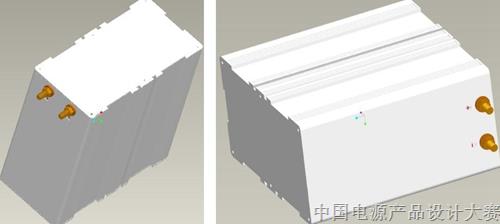

②100Ah/3.6v蓄电池模块外形结构图

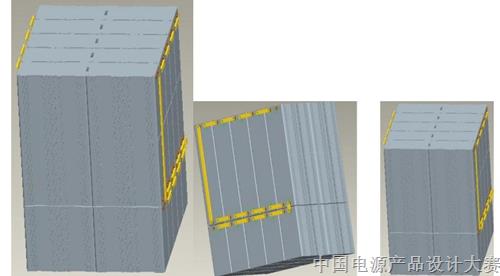

③100Ah/108V蓄电池组装配示意图

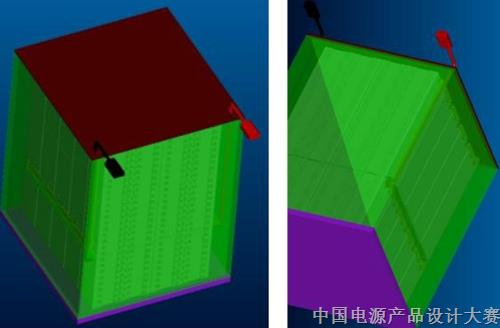

  ④100Ah/108V蓄电池组外形结构示意图

五、连接方式

    电源管理系统的接口采用航空插头,其中两芯航插为管理系统12V电源接口,四芯航插为管理系统CAN通讯总线接口。

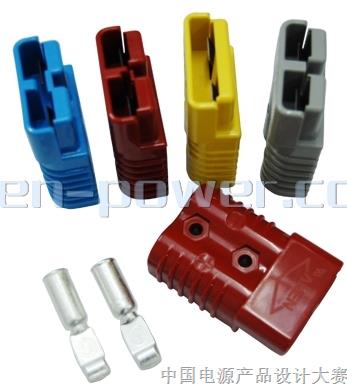

主电流线连接采用台湾Anen公司生产的大电流专用接插件,持续电流175A,正负极隔离电压600V,连接安全可靠。接插件形状如下图。


六、故障提示及报警

当管理系统检测到蓄电池组充放电过程中

1.过充电报警:

      在充电过程中,当电池管理系统检测到蓄电池模块电压达到过压报警设置时,即触发蜂鸣器报警,彩色显示屏显示该组蓄电池模块过电压信息;同时通过CAN总线向智能充电机发出信号,降低充电电流,同时均衡电路开始工作,对高电位蓄电池模块进行旁路分流。当蓄电池模块电压达到过压保护设置,主控板向智能充电机发出信号停止充电,同时发出开关信号,断开回路总开关停止蓄电池组充电。

2.过放电报警:

      在放电过程中,当电池管理系统检测到蓄电池模块电压达到欠压报警设置时,即触发蜂鸣器报警,彩色显示屏显示该节蓄电池模块欠电压信息;当蓄电池模块电压达到欠压保护设置时,主控板发出开关信号,断开回路总开关停止蓄电池组放电。

3.过电流报警:

     在充放电过程中,当电池管理系统检测到蓄电池模块充放电电流达到电流保护设置时,即触发蜂鸣器报警,彩色显示屏提示蓄电池组过电流信息;主控板发出开关信号,断开回路总开关停止蓄电池组充放电。

4.超温度报警:

      在充放电过程中,当电池管理系统检测到蓄电池模块温度达到温度保护设置时,即触发蜂鸣器报警,彩色显示屏显示超温蓄电池模块信息;同时通过CAN总线向电机控制器发出信号,降低电机工作电流,同时启动散热系统对超温的蓄电池模块进行强制散热;主控板发出开关信号,断开回路总开关停止蓄电池组充放电。

5.电压差报警:

    在充放电过程中,当电池管理系统检测到蓄电池模块达到电压差报警设置时,即触发蜂鸣器报警,同时通过CAN总线向电机控制器发出信号,降低充放电电流;彩色显示屏显示最高和最低的蓄电池模块电池信息

6.低容量报警:

在放电过程中,当电池管理系统检测到蓄电池组达到低容量报警设置时,即触发蜂鸣器报警,彩色显示屏显示蓄电池组电池剩余容量信息。

     采用此电源管理系统具有管理功能抗干扰力强,系统运行稳定;数据传输通讯快捷,保护功能完善,安全系数高,电池模块数随空间大小任意调节,组装结构简便,
