最佳结构设计奖—储能电源系统类：电动汽车交流和直流充电连接器

获奖单位： 深圳巴斯巴科技发展有限公司

获奖产品： 电动汽车交流和直流充电连接器

分类：储能电源系统类—蓄电池及充放电电源系统设计方案

奖项：最佳结构设计奖

选送参赛产品介绍：

    电动汽车交流和直流充电连接器是适应我国电动汽车行业发展开发的最新产品，有两大类，一种是交流充电连接器（我公司型号类：BCG-GAC系列），另一种是直流充电连接器（我公司型号类：BCG-GDC系列），能够充分适用于电动汽车充电及供电使用中高效高安全的高可靠要求，其主要技术特征特点及技术产品如下：

技术特征：

1.符合最新国家标准及相关标准；

2.手持式设计符合人体工程学原理，插拔便捷；

3.安全头部绝缘端子设计，防止人手直接接触；

4.独特的插孔防呆设计更有效排除误插入可能；

5.产品优良的防水性能，能确保在在雨淋和水溅的环境中使用安全；

6.锁定式卡口防松装置能确保连接寿命——长久稳固可靠；

7.采用回转冠簧（扭转冠簧）端子，插针容量大，高于国家标准；

8.采用可靠性材料，阻燃、 耐压、耐磨、耐冲击、高抗油性、高抗水解性能；

9.独创防盗自锁功能，防止充电过程中的意外插拔，确保使用安全可靠；

10.独创增加翻盖检测功能，防止充电过程中汽车意外启动。

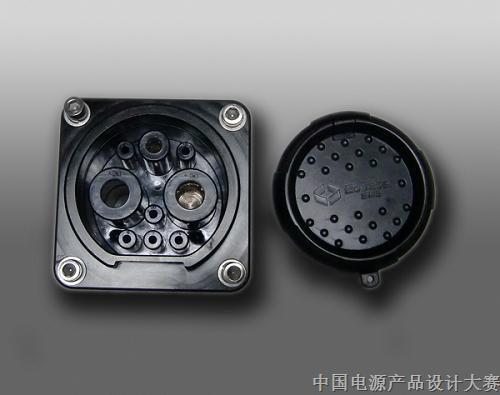

BCG-GACP/R-001G（交流充电连接器）

产品特点：

最优人性化人机设计

IP65防护等级

连接电缆采用航空材料，可以接地拖拉10000次以上，同行业最高水准

符合深圳标准、工信部标准、国家标准、IEC62196/61850-2010

产品参数：

使用电压：200~240V AC（最大可达690V AC）

使用电流：16~63A（最大可达85A）

工作温度：-40℃~75℃

使用寿命：10000次以上

BCH-GDCP/R-001G（直流充电连接器）

产品特点：

IP65防护等级

连接电缆采用航空材料，可以接地拖拉10000次以上，同行业最高水准

符合深圳标准、工信部标准、国家标准、IEC62196/61850-2010

产品参数：

使用电压：450V/750VDC

使用电流：125A~400A（最大可达400A）

工作温度：-40℃~75℃

使用寿命：10000次以上插拔

（电动汽车交流和直流充电连接器的相关参数参见附件1）

附件1

设计方案及图纸说明

项目：电动汽车交流和直流充电连接器

设计方案：

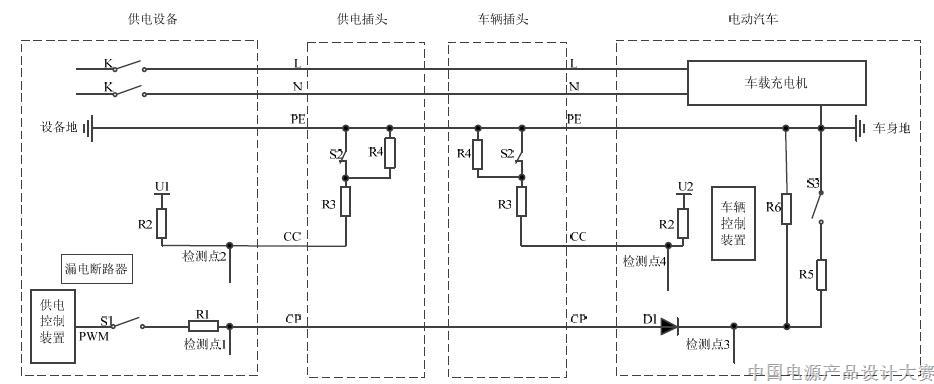

（1）电动汽车交流充电连接器控制导引电路原理图

说明：该电路由供电控制装置、电阻R1、R2、R3、R4、R5、R6、二极管D1、开关S1、

S2、S3、车载充电机和车辆控制装置组成，其中车辆控制装置可以集成在车载充电机中。

开关S1 为供电设备内部开关。电阻R3、R4 安装在供电插头和车辆插头上。开关S2 为供电

插头或者车辆插头的内部开关，与插头上的下压按钮（用以触发机械锁止装置）联动，按下

按钮时，可以解除机械锁止功能，并且S2 为断开状态。开关S3 为车辆控制装置内部开关，

在车辆接口完全连接后，如果车载充电机自检测完成后无故障情况，并且电池组处于可以充

电状态时， S3 为闭合状态（如果车辆设置有充电请求或者充电控制功能，则同时应满足车辆处于“充电请求”或者“可以充电”状态）。

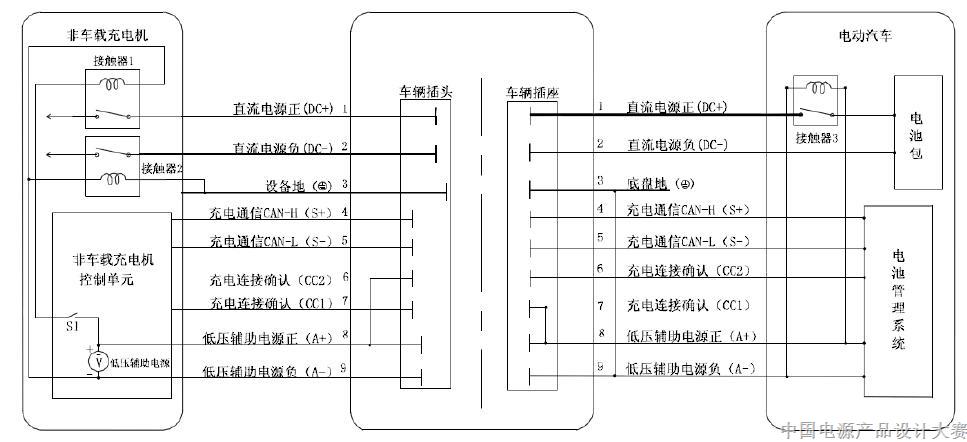

（2） 电动汽车直流充电连接器控制导引电路原理图

说明：拔开车辆插头和车辆插座的连接时，触头的断开顺序为：通讯及充电连接确认触头，低压辅助电源触头，直流输出触头。上图为车辆插头和车辆插座带载插拔保护原理示意图。

其中充电过程的安全控制逻辑顺序为：

1. 非车载充电设备通过低压辅助电源触头向电动汽车的电池管理系统供电；

2. 非车载充电设备通过判断充电连接确认触头（CC1）的输入电压值，确认充电插头和充电插座

是否耦合；电动汽车通过判断充电连接确认触头（CC2）的输入电压值，确认车辆插头和车辆插座是否

耦合；

3. 非车载充电设备及电动汽车确认车辆插头和车辆插座耦合后，闭合开关S1 来控制接触器1、接

触器2 闭合以接通直流充电回路；

4. 电池管理系统与非车载充电设备进行通信；

5. 在完成握手阶段、配置阶段后，非车载充电设备开始对电动汽车进行充电；

6. 充电过程中，非车载充电设备通过连接确认触头的输入电压信号进行不间断监测充电插头和充

电插座连接状态，一旦出现异常，非车载充电设备立即关闭直流电源输出，在完成卸载后，断开开关

S1；

7. 充电过程中，如果100ms 内非车载充电设备没有收到电池管理系统周期发送的充电级别需求报

文，非车载充电设备也响应关闭直流电源输出的功能；

8. 充电过程中，如果非正常操作断开车辆插头和车辆插座的连接，在辅助电源触头断开时，其互

锁控制的接触器2 可以切断直流充电回路；

9. 电动汽车端的接触器3 为可选的作为冗余保护的接触器。

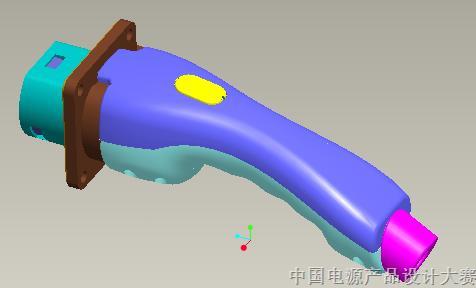

1）电动汽车交流充电连接器产品外形图

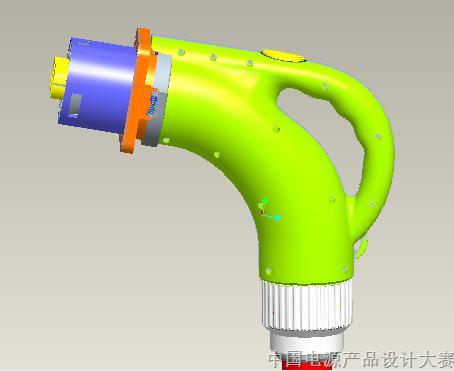

2）电动汽车直流充电连接器产品外形图

 特性、特点

技术参数：

n 工作电压：交流充电200～240V AC（Max 690AC）；直流充电：1000V DC(Max)

n 额定工作电流：交流充电32A (Max.65A),直流充电125A(Max.400A)

n 耐电压：  >4000VAC

n 绝缘电阻：>1000MΩ

n 工作环境温度: -40℃~60℃

n 防护等级： IP55/IP65(工作状态中)

n 绝缘体阻燃等级： UL94-V0

n 机械寿命：空载插拔＞10000次

选送参赛产品点评：

电动汽车交流和直流充电连接器（俗称：充电枪），最优人性化人机设计，IP65防护等级，连接电缆采用航空材料，可以接地拖拉10000次以上，同行业最高水准，符合深圳标准、工信部标准、国家标准、IEC62196/61850-2010，能够充分适用于电动汽车充电及供电使用中高效高安全的高可靠要求。
