最佳创新设计奖—储能电源系统类：电动汽车交流充电终端

获奖单位： 深圳巴斯巴科技发展有限公司

获奖产品： 电动汽车交流充电终端

分类：储能电源系统类—蓄电池及充放电电源系统设计方案

奖项：最佳创新设计奖

选送参赛产品介绍：

1.功能特点

交流充电桩具备以下功能：

l 采用高性能32位处理器，WindowsCE操作系统，稳定性高，具有高速的运算控制能力和强大的系统资源，使产品更加稳定可靠；

l 5.7寸320*240点阵液晶显示屏构建人机界面，人性化设计，操作简单、方便；

l TCP/IP协议、GPRS无线通讯与后台监控软件通信，通过后台可实时的监控充电桩当前的状态和充电数据、故障信息等；

l 前置红外线模块，为客户抄表提供便利；

l 计量精度1.0级，准确无误对电能进行计量；

l 机体采取防雨防尘设计，使整机性能更加可靠，防护等级IP54；

l 实时对充电数据的存储，交易记录可存储10000条以上，安全存储1个月以上，即使掉电也能保证对充电信息的准确保存；

配电保护功能：

l 漏电保护

l 短路保护

l 过载保护

l 防雷击保护功

l 过压 、欠压、过流保护

      2.系统构成

交流充电桩是巴斯巴最新研制的高可靠性产品，系统由：桩体、交流进线漏电流断路器、防雷模块、充电输出电动负荷开关、充电控制板、财务管理模块、显示单元等组成。主要为混合动力汽车、纯电动汽车提供交流电源。广泛应用于电动汽车充电站、家庭自备、大型公用停车场等需要为电动汽车提供电源的场所。

3.外观结构

交流充电桩外形图

交流充电桩外形图

桩体尺寸为1450*350*270；材料为#201不锈钢，  板厚1.5mm.灯箱灯采用LED灯，灯箱尺寸为800*350；本体颜色为GSB05-1426-2001库中B05-海灰色。

落地式充电桩应采用电缆下进线方式，落地式桩体底部应固定安装在高于地面不小于200mm的基座上，基座面积应补小于500mm×500mm。

4.面板结构

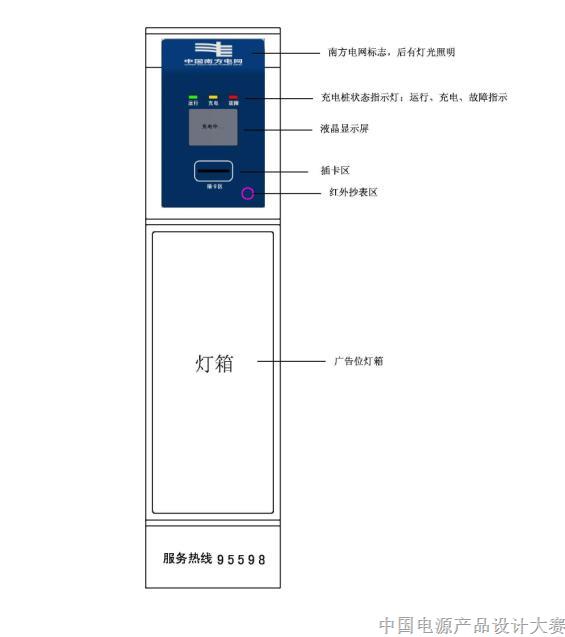

如图1-2所示，交流充电桩正面斜上方为南方电网标志，后有背光灯照明，标志下方为充电桩状态指示灯：充电桩待机指示、运行指示、故障指示。正面5.7寸液晶显示屏，320×240点阵，显示充电桩不同状态下信息，读卡器读写非接触式CPU卡，可支持5中不同功能IC卡读写：充电卡、充电管理卡、功能测试卡、密钥卡、故障检修卡，红外接口为客户提供便捷的抄表服务。

图1-2  充电桩面板结构

1.3.3内部结构

如图1-3所示，交流充电桩内部元件安装示意图。电器元件安装区为整块安装板：交流进线漏电流断路器、防雷器、充电开关、交流控制板、小电源、接线端子、电能表、中间继电器、线槽等安装于安装板上。此区域完成充电桩的电源输入、计量计费、电能输出、后台通讯等功能；充电小室为客户提供充电连接器的三相插座和七芯插座；功能单元区是液晶显示、语音播报、插卡、GPRS通讯、红外抄表等功能区域。

5.工作原理

    交流充电桩的定义：固定安装于电动汽车以外，与交流电网连接，为电动汽车车载充电器提供交流电源的供电装置。

6.系统工作原理

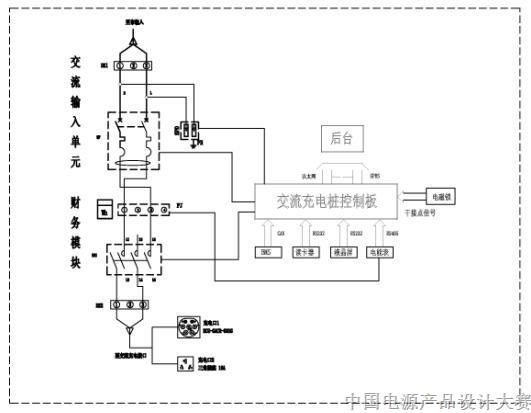

在系统的各组成单元中：交流输入单元由交流漏电流开关、防雷器组成；财务管理模块由电能表、插卡器组成；如图：1-3交流充电桩系统原理图

图1-4：交流充电桩系统原理图

系统正常工作时，交流电源经过交流漏电流开关输入，交流输入前端加装防雷器保护，并经过电能表计量，再经充电开关输出至充电口，为电动汽车车载充电器提供交流电源。

有接地、小电流漏电时，进线开关漏电流保护模块动作，充电桩停止供电。同时将有信号上传后台监控，当地控制板储存故障信息。

过压、欠压、过流超过限定值1分钟范围以内时，控制板发出信号，关掉充电开关，停止充电，故障灯点亮，并有事件记录。电压、电流回复正常时，故障灯回复正常，但要重新刷卡确认是否再充电。

市电掉电时，由充电桩自备蓄电池供电，可提供刷卡，液晶显示等基本业务。

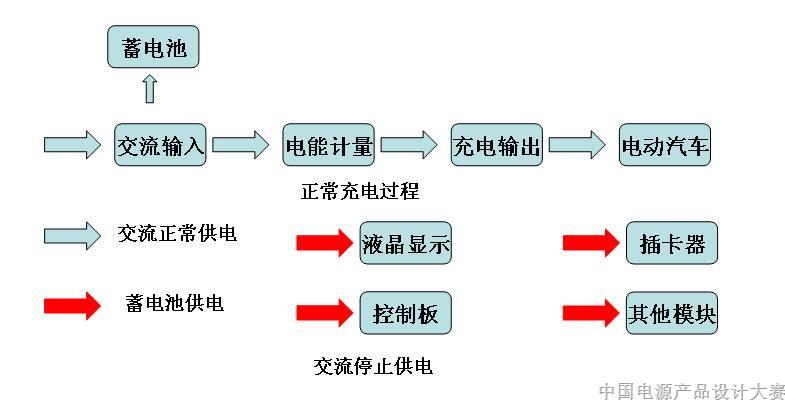

系统能量流程如图：1-4所示

图1-5：系统能量流程图

交流电源正常时，由交流电源为电动汽车车载充电器供电；交流电源异常时，由蓄电池提供桩体工作所需电源，蓄电池不能为电动汽车车载充电器充电。

选送参赛产品点评：

该产品设计新颖，点阵液晶显示屏构建人机界面，人性化设计，操作简单、方便；采用高性能32位处理器，WindowsCE操作系统，稳定性高，具有高速的运算控制能力和强大的系统资源；配电保护功能，使产品更加稳定可靠。系统由：桩体、交流进线漏电流断路器、防雷模块、充电输出电动负荷开关、充电控制板、财务管理模块、显示单元等组成。主要为混合动力汽车、纯电动汽车提供交流电源。广泛应用于电动汽车充电站、家庭自备、大型公用停车场等需要为电动汽车提供电源的场所。
