最佳应用设计奖—电力电子电源类：KAS50-12W系列宽输入恒流充电电源

获奖产品选送产品概述产品评述

获奖单位：北京新创四方电子有限公司

获奖产品：KAS50-12W系列宽输入恒流充电电源

分类：电力电子电源类—电源功率器件产品设计方案

奖项：最佳应用设计奖

产品特点点评：

可交、直流通用输入

输入电压范围宽：直流：77----375；交流：55-265.

超低产品高度：21mm

超宽环境温度：-40~+55℃

高转换效率：86%

低纹波噪声：30mV

该产品是一种宽输入电压范围、高可靠性、宽环境温度适应性和高转换效率的模块化恒流充电电源。具有输入欠压、过压保护和输出过流保护。它采用先进高频开关电路和无损吸收技术做到体积小、重量轻、输入电压宽。可交、直流兼容输入和超低的高度。本产品的电压输入范围覆盖了DC110、AC110、AC220各段的电压输入范围。可以DC77---375V,AC55---265V的范围内使用。可以在-40°C------+85°C.的环境温度中可靠工作无需强制散热。

产品原理：

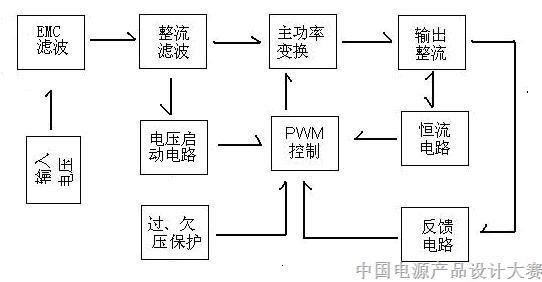

该产品是采用高频开关方式和无损吸收电路设计。拓扑的方式是双管反激电路。产品结构简单可靠，效率高。主要由：EMC滤波、整流电路、逆变电路、采样电路、恒流电路、无损吸收电路和控制电路组成。具体的电路框图见下图：

产品性能：

	最小 Min	标称 Nom	最大 Max	注释 Notes
输入特性
输入电压范围 Input voltage range	77 55	280 220	375 265	DC AC
输出电压： out put voltage	5		48	VDC
输出特性
输出电压精度 Voltage accuracy		±1%		标称输出电压
负载效应 Load regulation		±0.5%		10%~100%Ionom变化时
源效应 Line regulation		±0.2%		Vinmin~Vinmax变化时
纹波及噪声 Ripple and noise		≤1%		Voutnom ( max )
电流限制 circuit limited		120%		Vinnom
转换效率 Efficiency		86%		典型值
温度系数 Temperature coefficient			±0.02%/℃
安全特性
隔离电压 Isolation voltage	2500VAC/min 500VAC/min	,		Vin~Vout Vin ~FG、Vout ~FG间
绝缘电阻 Isolation resistance	100MΩ
平均无故障间隔时间 MTBF	5×105h
保护功能 Character of Protection		短路保护(自恢复) 输入过压保护输入欠压保护
环境特性
工作温度 Operating ambient	-40℃		+55℃	满载使用
	+55℃		+85℃	降额使用
存储温度 Storage temperature	-40℃		+105℃
相对湿度 Relative density	10RH		90RH	不结露
冷却方式 Cooling		自然冷却
其他特性
产品尺寸 Size		1955521 mm3
重量 Weight		200g
开关频率 Switching Frequency		100KHz

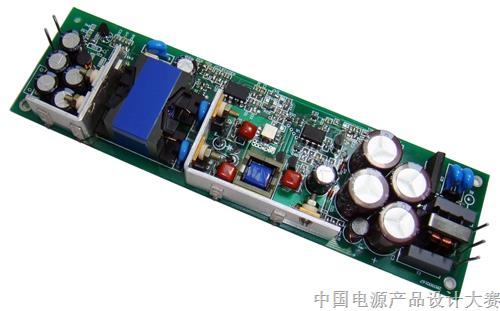

产品样图：

选送参赛产品点评：

该系列产品可应用于输入范围宽，使用环境恶劣的条件。可满足对各种型号的蓄电池的充电。在电力，通讯和铁路的电源范围内都能很好的使用。也可以作为电池动力的电池的充电器应用。
