最佳功能设计奖—电力电子电源类：AW-PSMS电源监控管理系统

获奖单位：北京天云动力科技有限公司

获奖产品：AW-PSMS电源监控管理系统

分类：电力电子电源类—电源功率器件产品设计方案

奖项：最佳功能设计奖

选送参赛产品介绍：

  作为专业的电源监控管理系统，AW-PSMS具备了可以适合不同行业，不同传输条件的数据采集解决方案。在目前的非通讯行业里常用的基本上以：本地串口方案和异地串口服务器方案解决数据传输问题。

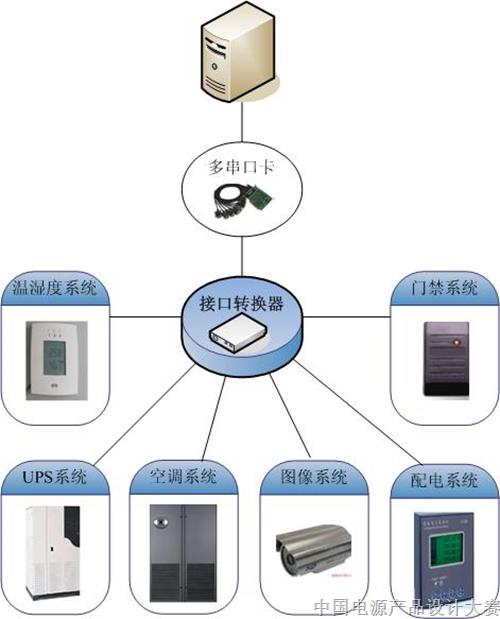

1、   本地串口方式：是指在监控的主机上安装一块PCI多串口扩展卡、分出多个RS232或  RS485标准串口来点对点的采集被监控点的实时数据。其传输速度传，安全稳定，且需要独立的网络布线。不能跨区域采集数据，一般采集范围在1000米之。如图：

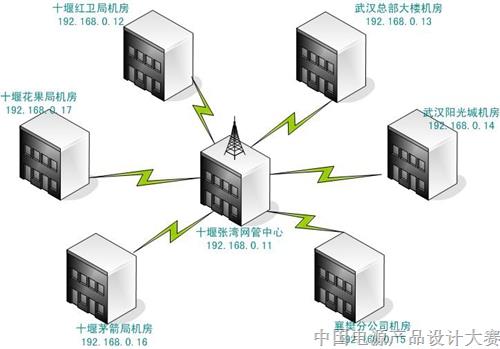

2、 串口服务器方式：可对不同区域、不同位置的被监控设备加一台串口联网服务器设备，利用用户现有的局域网络进行数据传输，传输速度快，不受区域、距离的影响，且不会对用户的网络产生任何影响。如图：

AW-PSMS系统功能

组态功能

作了一套直观式机房环境监控管理系统，其页面的组态功能尤为主要。AW-PSMS系统将组态与监控功能容为了一体，使用户在搭配自己的工作接口时极其的方便快捷。用户可以在接口中任以的调参数的位置、大小、颜色等，同时也可以插入GIF、JPG、BMP等图片增加监控页面的动态效果。其操作的快捷性完全基于WINDOWS平台设计，支持所有的快捷键操作。

组态功能操作功能：

系统运行时用户接口：

报警功能

报警方式：系统提供强大的多媒体报警技术，手机短消息报警系统和电话语音报警系统可以对各种设备的报警提供专家处理提示。电话语音报警系统可设多组电话号码，处于无人值守时，一旦有严重事件发生，系统会自动拨打所设置的号码（手机、电话），采用语音通知有关人员。

报警级别：系统具有强大的报警处理功能。可区分10级报警级别，报警事件发生时，系统按事件级别排队报警，显示处理，并将系统接口自动切换到相应的报警画面。系统管理员拥有更改任何报警级别的权利。

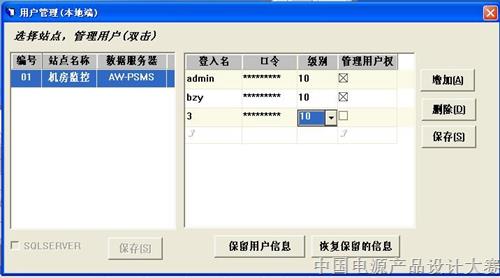

报警参数设置：只有拥有系统管理员账号和密码，才可以对所有的报警参数、报警级别、报警界限进行修改。

报警分析：系统管理员可以对所有报警事件的报警级别进行修改，如果不需要报警的事件可以屏蔽。

系统自动保存一年以上的的历史报警记录，所有人员都无法修改或者删除。

系统自检报警：监控系统具有专家诊断功能，对通信中断、软件故障能够诊出故障并及时告警。监视各智慧设备各部件的运行状态和工作参数。

 安全及配置管理功能

系统自诊断：当被控设备与监控主机发生通讯中断，系统自动通过电话通知或者手机短消息通知系统管理员。具有场地专家管理功能。对任意一个报警事件都会针对机房的具体情况以文字或语言形式给最终处理提示，指导值班人员及时准确地解决问题。

设备操作历史记录：系统将自动记录所有操作记录，包括操作人、操作对象、操作内容、登录及退出时间等。

容错能力：所有的工程，当验收后，会向客户提供一套系统安装光盘。方便用户因为一些误操作导致的系统错误。

本系统具有断电保护功能。系统一旦断电，会自动保护正在记录的文件，确保记录文件不会丢失，并且所有录像文件都可以回放。

配置管理功能系统：用户可以在线进行监控对象的增加、修改和删除等管理功能，所有更改马上就能生效，无需重新启动监控系统。

历史数据报表功能

 报表处理：系统对采集的数据进行处理，可生成报警统计报表、操作统计报表、历史统计报表等多种报表并打印出来；用户可以查看一年内所有报警的事件和操作记录，并且可以通过报表形式打印出来。报表模板由Excel制作完成，支持Excel所有固有功能，并且可以按照指定周期定期将报表发送到指定邮箱。

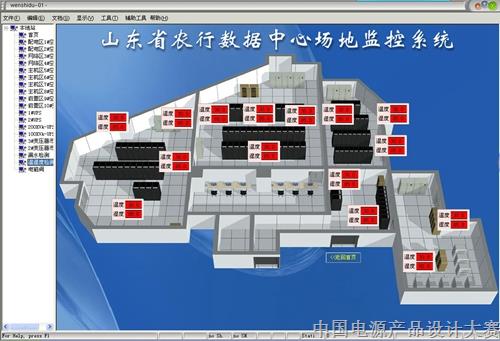

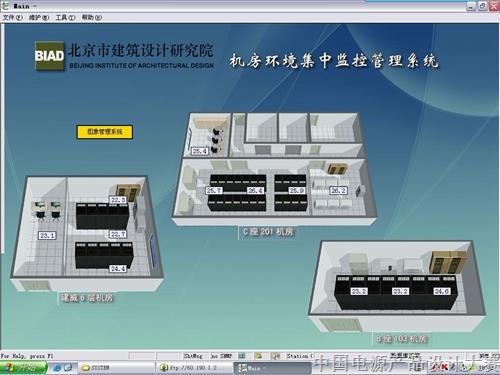

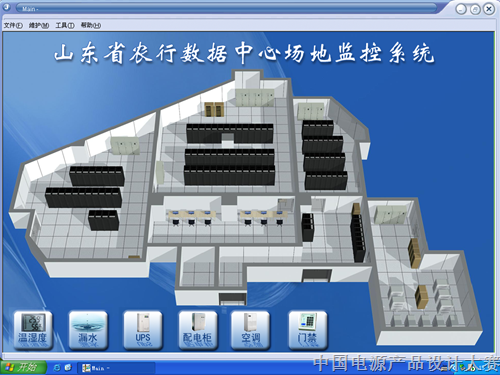

电子地图功能

可根据用户提供的机房平面图设计制定成机房的3维效果图，根所被监控设备的位置在效果图上标出设备的所在地，使用户更直观的查看被监控的设备。

 远程浏览及控制功能

通过远程监控程序，可实现系统的远程监控；系统可提供C/S（远程客户端/本地服务器）或M/S（远程管理站/本地服务器）监控模式，其中远程管理站可以同时远程监控和管理到256个本地站监控机房。

系统可自动侦测通信故障，发生故障时提示；系统会自动侦测远程监控主机与监控中心管理主机之间的通讯，当通讯发生故障时，系统将以最高级别方式报警，并通知系统管理员。

被监控单元描述

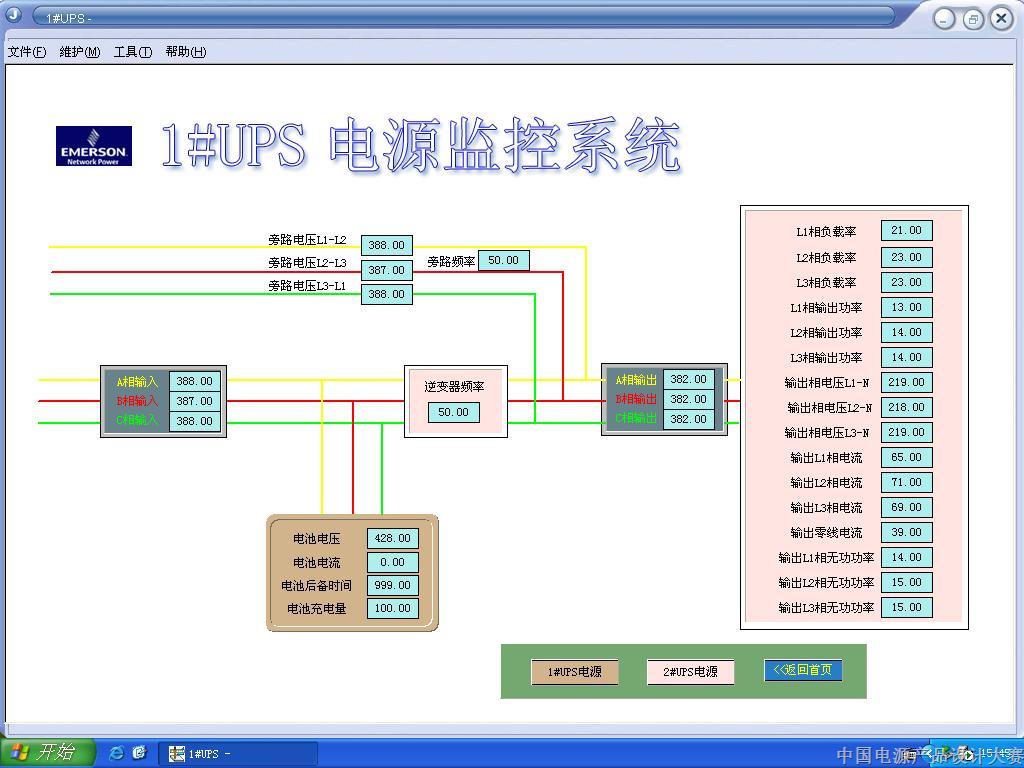

UPS电源监控

监测内容：

A、模拟量:

输入相电压，输出相电压，旁路相电压，输入相电流，输出相电流，旁路相电流，电池电压，电池电流，输出频率，系统负载，电池后备时间等。

B、数字量:

输入电压越限，输出电压越限，输出频率越限，过载，电池工作模式，旁路工作模式，电池电压高，电池电压低，系统报警，镇流器报警，逆变器报警，系统关机，电池电压低报警，旁路电压超限等。

所有模拟量与数字量的具体情况依据UPS厂家提供的UPS通信协议略有变化。

系统支持目前国内外市场所有UPS品牌。

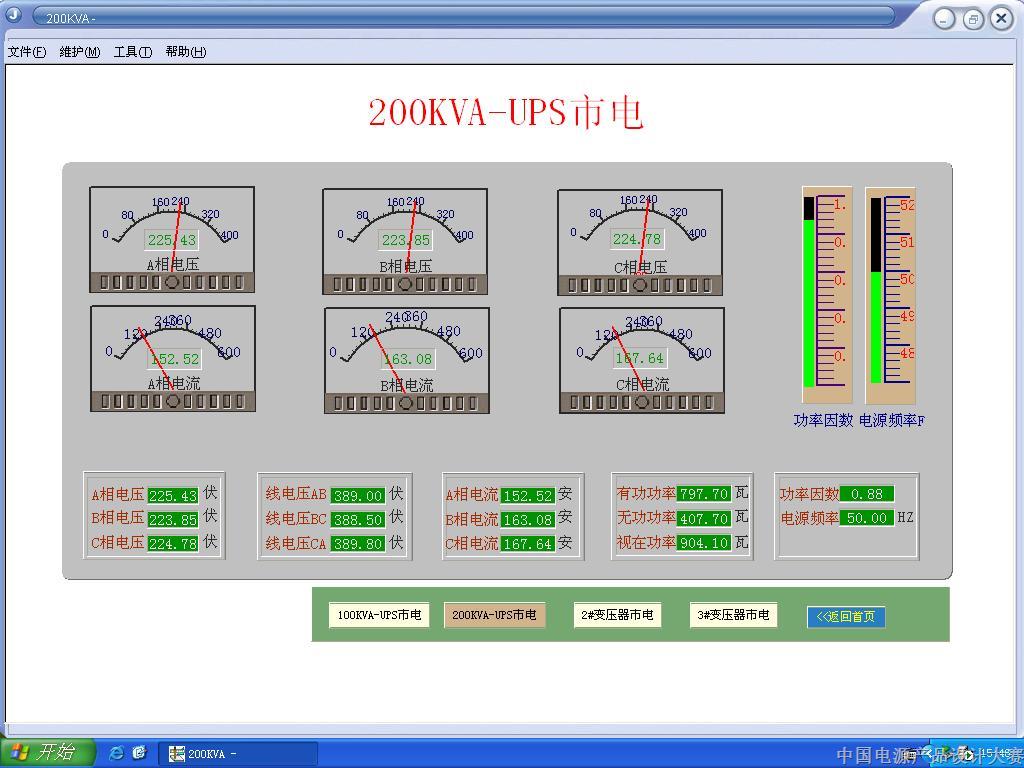

电源配电柜监检

配电柜监控主要可以采集电源的电压、电流、电度、功率、频率等电量参数，可以有效的帮助用户分析记录设备的用电情况，同时也可以起到停电报警的作用。

对于配电柜检测需要在配电柜内加装智能电表，同时也要求配电柜有电流互感器。

有些用户在机房建设时可能采用的是智能配电柜，或已经安装了智能电表。 这时用户只需要提供电表的文本通讯协议，就可以将设备接入监控系统。

对配电柜分路空开状态的检测，主要检测空开是否掉电，并能够及时的报警。

对本电柜分路空开的电流检测，主要检测空开是否掉电、网络设备是否停机等，并能够及时的报警。

      电源防雷模块检测

一般机房内的配电柜都配有电源防雷模块，模块是否处于正常工作的状态，需要机房人员定时的进行人工巡查，不仅耗费了人力，还不能及时的发现问题。AW-PSMS系统可以将防雷模块的状态信号接入到监控系统，确保了模块有问题能够及时的被发现。

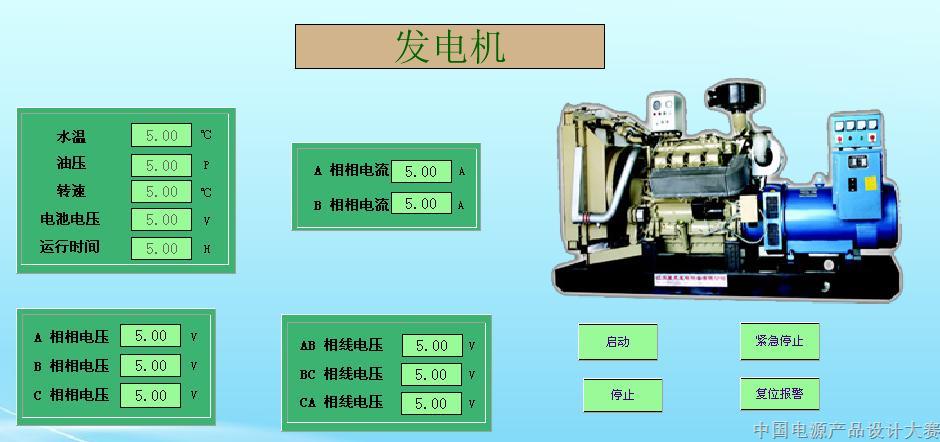

柴油发电机监控

 柴油发电机监控的方案和UPS、专用空调的实现方式相同都是通过厂家的通讯协议接入到监控系统，常见的数据量有：启动电池电压、转速、输出电压、输出电流、油位、水温等参数。

选送参赛产品点评：

AW-PSMS作为一个电源管理系统，它的整个结构都采用模块设计组成，提高了软件系统运行速度，降低了故障的风险。AW-PSMS系统平台主要包括9大功能模块：数据采集模块、告警模块、监控模块、管理模块、报表模块、查询模块、远程管理、数据库及自诊断模块。
