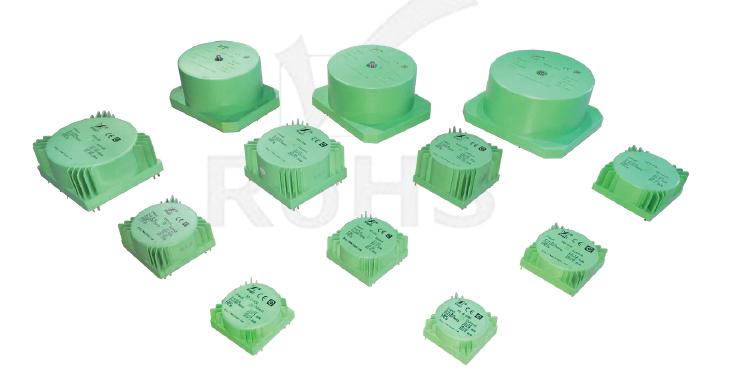

“绿魔方”M 系列环形印刷线路板焊接式电源变压器

电源变压器

2019-09-30

中国电源产业网

导语：北京创四方电子股份有限公司(股票名称：创四方股票代码：838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC，DC/DC模块电源的高新技术企业，公司总部位于北京市朝阳区中关村电子城IT产业园，集开发、生产和销售及配套为一体，拥有"BingZi兵字"和"TransFar创四方"两大自有品牌，产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来，产品品种和业务规模得到快速的发展，今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩，建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位，北京电源行业协会常务理事单位，中国电子质量管理协会单位会员，北京福建企业总商会常务副会长单位，ISO9001质量体系认证单位，中国电子行业用户满意企业、用户满意产品单位。

一、特点：

1．全封闭印刷线路板直接焊接安装、外形美观；

2．安装高度小，结构紧凑、坚固、抗振、防潮、阻燃、抗电强度高；

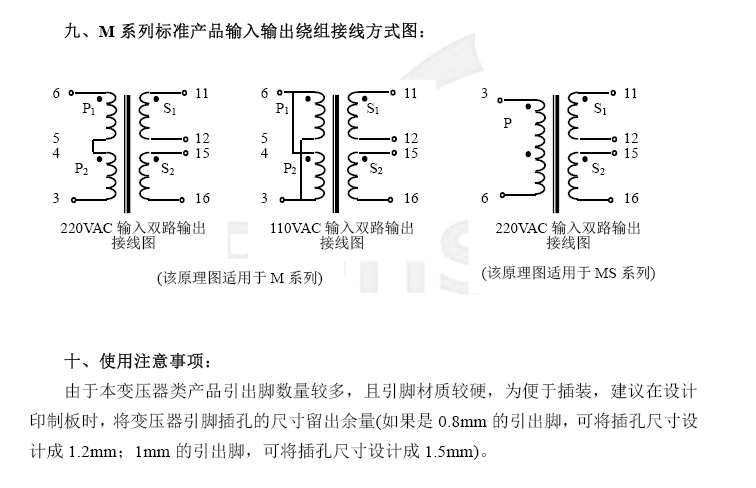

3．使用方便，同一只变压器只要改变一下连接方式即可得到不同的输入输出组合；

4．效率高，漏磁小，输出特性好，EMC 能力强；

5．内置温度保护器，使用更安全(M90、M110、M160 无温保)。

二、使用环境条件：

1．环境温度：-25℃～+70℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860～1060mbar(约为650～800mmHg)。

三、绝缘耐热等级：B 级(130℃)

四、安全特性：

1．绝缘电阻：常态时大于1000MΩ

2．抗电强度：可承受工频4000V/1 分钟；

3．抗电冲击：可承受脉冲6kV/50μS 连续20 次冲击；

4．阻燃性：符合UL94-V0 级。

五、额定功率：1.6VA, 3.2VA,5VA,7VA,10VA,15VA, 25VA, 35VA, 50VA, 90VA, 110VA,

160VA。

六、额定电压：

1．初级：2×110V±10% 50Hz/60Hz

次级：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。

2．非标准系列：按客户要求订制。

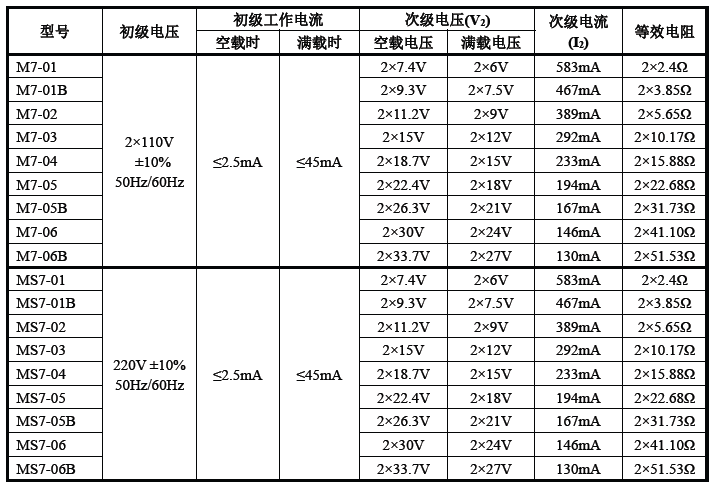

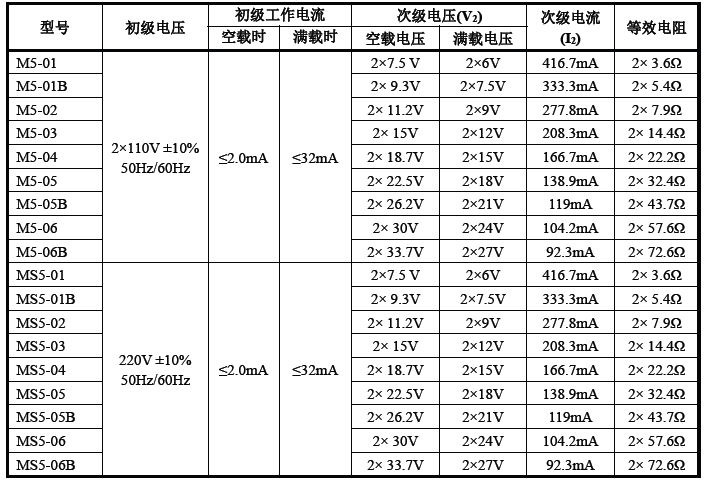

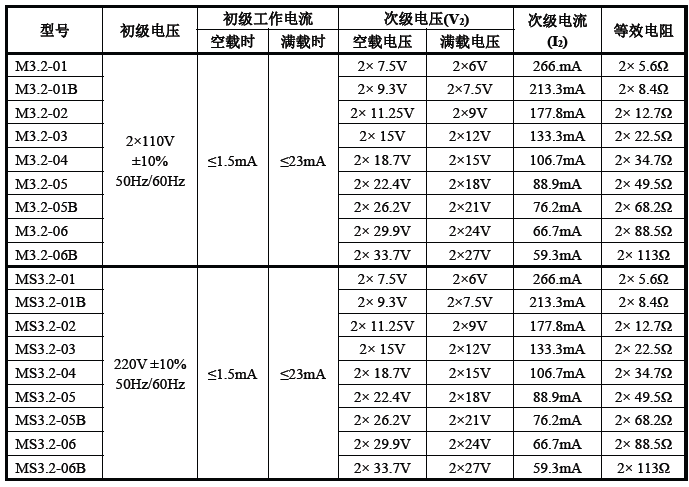

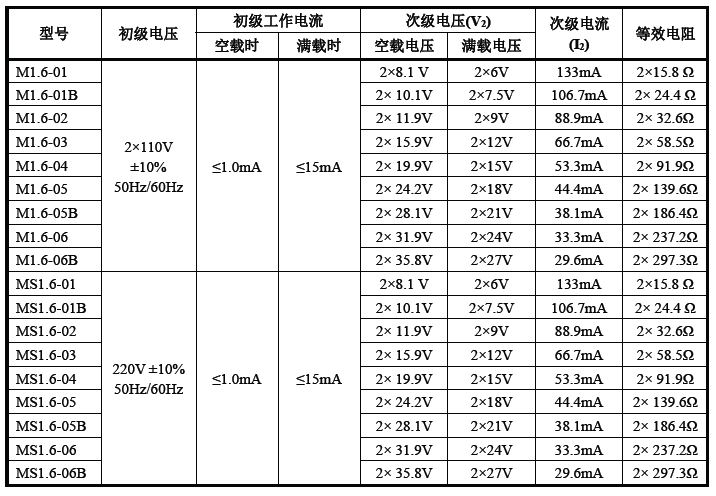

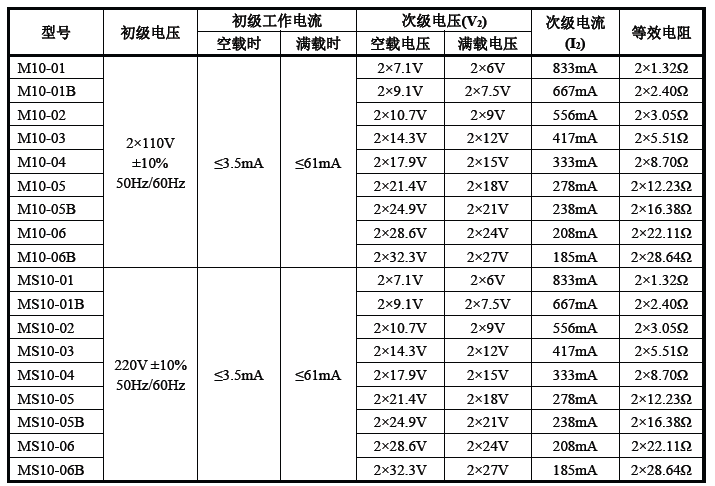

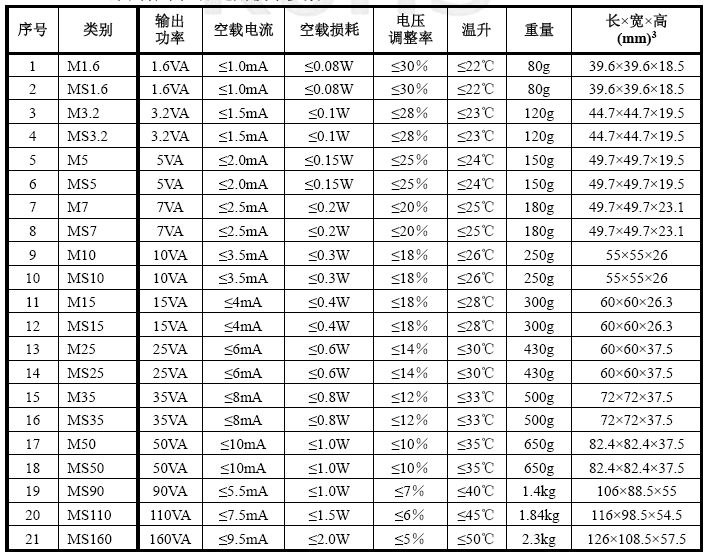

七、M 系列标准产品通用技术参数：

北京创四方电子股份有限公司(股票名称：创四方股票代码：838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC，DC/DC模块电源的高新技术企业，公司总部位于北京市朝阳区中关村电子城IT产业园，集开发、生产和销售及配套为一体，拥有"BingZi兵字"和"TransFar创四方"两大自有品牌，产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来，产品品种和业务规模得到快速的发展，今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩，建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位，北京电源行业协会常务理事单位，中国电子质量管理协会单位会员，北京福建企业总商会常务副会长单位，ISO9001质量体系认证单位，中国电子行业用户满意企业、用户满意产品单位。
