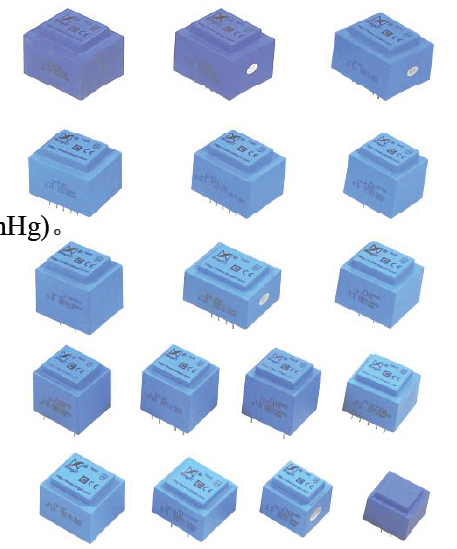

“蓝精灵”T 系列印刷线路板焊接式电源变压器
电源变压器
2019-09-30
中国电源产业网
导语：北京创四方电子股份有限公司(股票名称：创四方股票代码：838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC，DC/DC模块电源的高新技术企业，公司总部位于北京市朝阳区中关村电子城IT产业园，集开发、生产和销售及配套为一体，拥有"BingZi兵字"和"TransFar创四方"两大自有品牌，产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来，产品品种和业务规模得到快速的发展，今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩，建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位，北京电源行业协会常务理事单位，中国电子质量管理协会单位会员，北京福建企业总商会常务副会长单位，ISO9001质量体系认证单位，中国电子行业用户满意企业、用户满意产品单位。
一、特点：
1．全封闭印刷线路板直接焊接安装、使用方便、外形美观；
2．结构紧凑、坚固、抗振、防潮、阻燃、抗电强度高；
3．体积小、功率密度大；
4．经济适用，价格低。
二、使用环境条件：
1．环境温度：-10℃～+40℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860～1060mbar(约为650～800mmHg)。
三、绝缘耐热等级：E 级(120℃)
四、安全特性：
1．绝缘电阻：常态时大于1000MΩ
2．抗电强度：优于GB/T15290 标准要求；
3．阻燃性：符合UL94-V0 级；
4．抗电冲击：可承受脉冲6kV/50μs 连续10 次冲击。
五、安全认证：CE、CQC。
六、额定功率：0.5VA, 0.6VA, 1VA, 1.3VA, 1.5VA, 2VA, 3VA, 3.5VA, 4VA, 5VA, 6VA,
8VA, 9VA, 10VA, 12VA, 15VA, 18VA, 20VA, 40VA。
七、额定电压：
1．标准系列：
初级：220V±10% 50Hz/60Hz
次级：单路输出：6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V；
双路输出：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。
2．非标准系列：按客户要求订制。

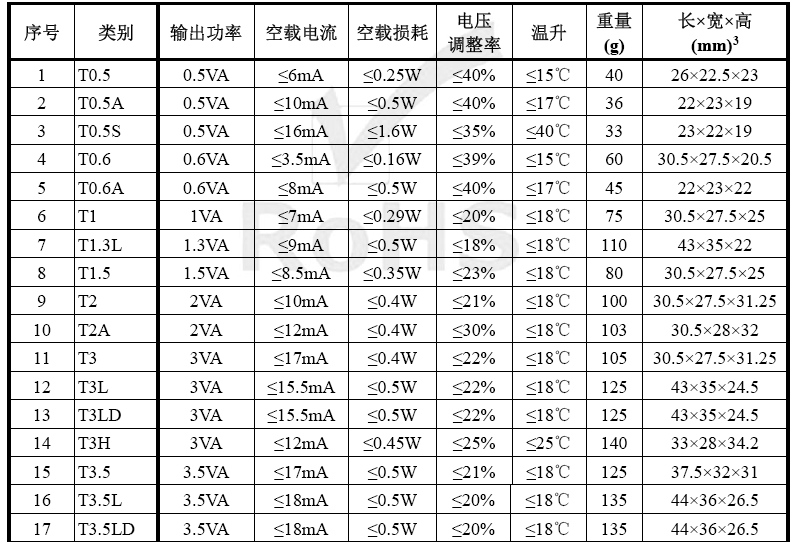

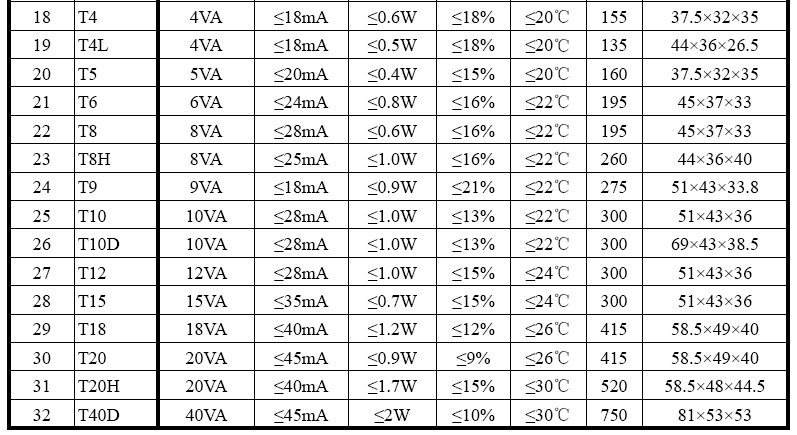

八、T 系列标准产品通用技术参数：
九、使用注意事项：
由于本变压器类产品引出脚数量较多，且引脚材质较硬，为便于插装，建议在设计
印制板时，将变压器引脚插孔的尺寸留出余量(如果是0.8mm 的引出脚，可将插孔尺寸设
计成1.2mm；1mm 的引出脚，可将插孔尺寸设计成1.5mm)。

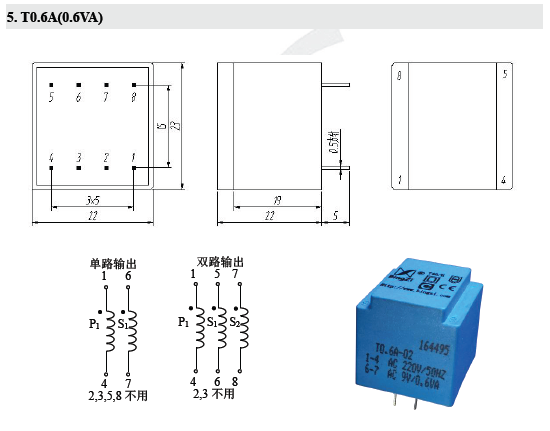

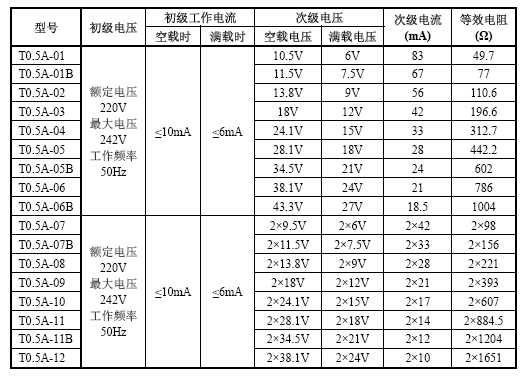

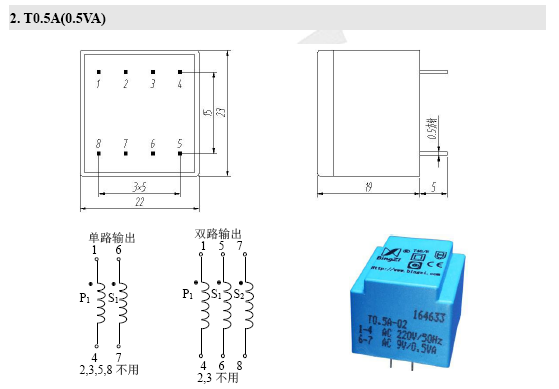

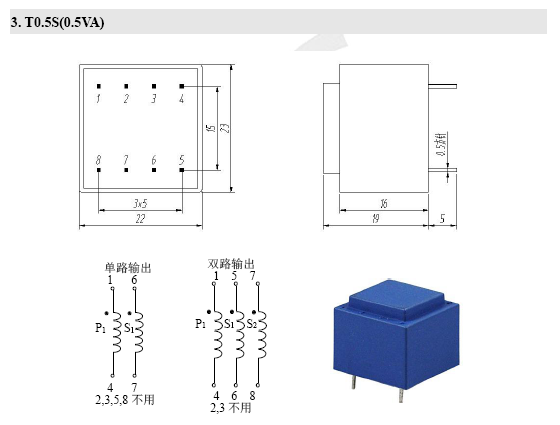

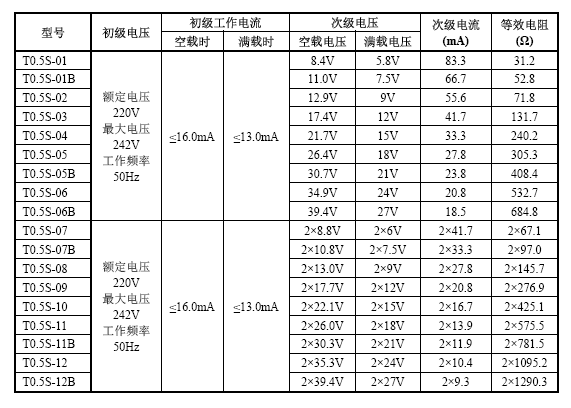

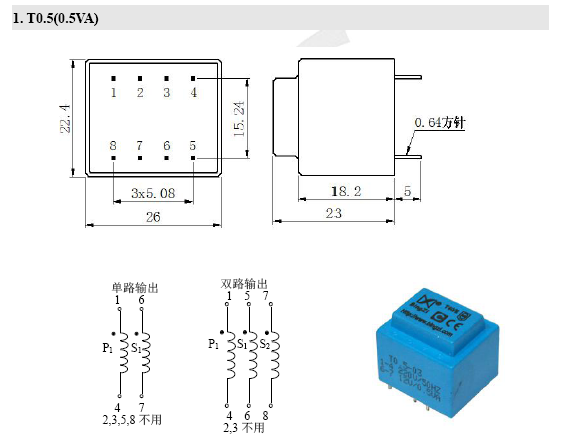

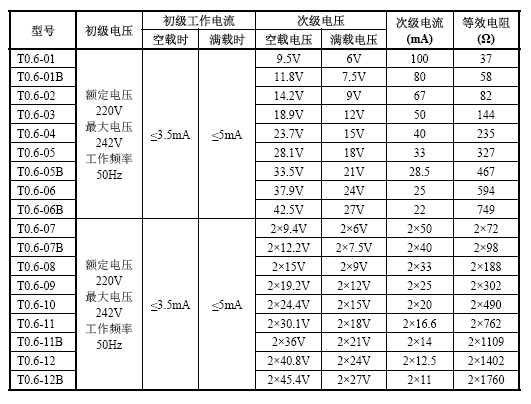

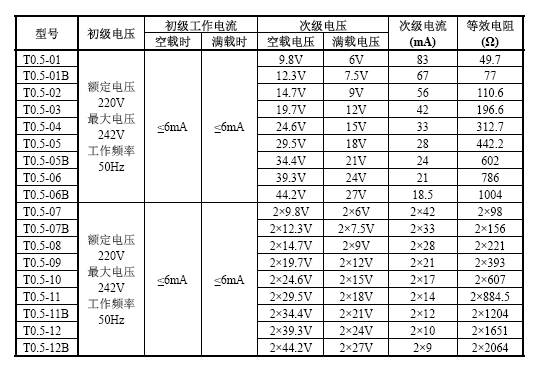

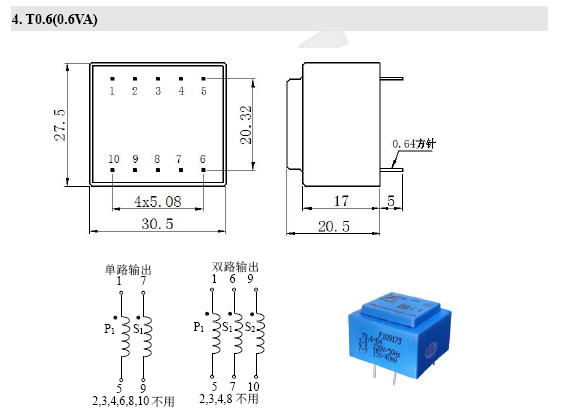

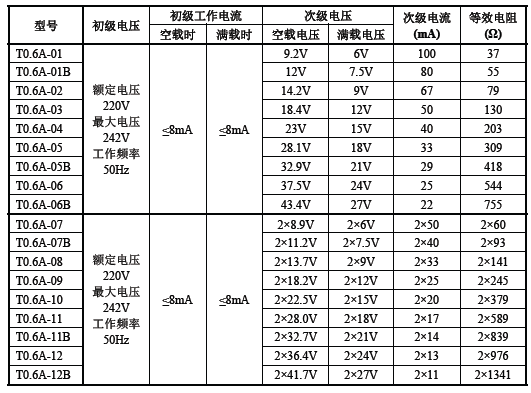

十、T 系列标准产品的外形图、安装尺寸及详细技术参数
