TA075 系列立式穿芯小型精密交流电流互感器

交流电流互感器

2019-09-30

中国电源产业网

导语:北京创四方电子股份有限公司(股票名称:创四方股票代码:838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC,DC/DC模块电源的高新技术企业,公司总部位于北京市朝阳区中关村电子城IT产业园,集开发、生产和销售及配套为一体,拥有"BingZi兵字"和"TransFar创四方"两大自有品牌,产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来,产品品种和业务规模得到快速的发展,今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩,建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位,北京电源行业协会常务理事单位,中国电子质量管理协会单位会员,北京福建企业总商会常务副会长单位,ISO9001质量体系认证单位,中国电子行业用户满意企业、用户满意产品单位。


一、特点:

1.立式穿芯,印刷线路板直接焊接安装;

2.全封闭,机械和耐环境性能好,电压隔离能力强,外形美观。

二、使用环境条件:

1.环境温度:-55℃~+85℃;

2.相对湿度:温度为40℃时不大于90%;

3.大气压力:860~1060mbar

(约为650~800mmHg)。

三、工作频率范围:20Hz~1kHz。

四、绝缘耐热等级:B 级(130℃)。

五、安全特性:

1.绝缘电阻:常态时大于1000MΩ;

2.抗电强度:

可承受工频6kV50Hz/1 分钟;

3.阻燃性:符合UL94-V0 级。

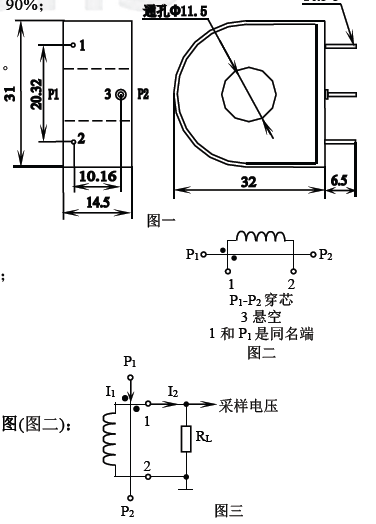

六、外形图、安装尺寸(图一)及线圈图(图二):

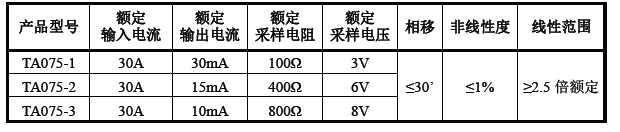

七、性能参数:

用电阻法直接获得采样电压时(见图三),性能参数见下表:


八、注意事项:

1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态。

2.电流互感器次级电路不允许开路,所以请不要装熔断器。
