CS04R-NP系列电流传感器

电流传感器

2019-09-30

中国电源产业网

导语：北京创四方电子股份有限公司(股票名称：创四方股票代码：838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC，DC/DC模块电源的高新技术企业，公司总部位于北京市朝阳区中关村电子城IT产业园，集开发、生产和销售及配套为一体，拥有"BingZi兵字"和"TransFar创四方"两大自有品牌，产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来，产品品种和业务规模得到快速的发展，今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩，建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位，北京电源行业协会常务理事单位，中国电子质量管理协会单位会员，北京福建企业总商会常务副会长单位，ISO9001质量体系认证单位，中国电子行业用户满意企业、用户满意产品单位。

一、特点：

1．采用闭环补偿电流传感器；

2．电压输出；

3．5V单电源供电；

4．采用紧凑的PCB电路板焊接安装方式；

5．有极小的温度系数；

6．可多量程测量。

二、使用环境条件：

1．工作环境温度：-40℃~+85℃；

2．存储环境温度：-55℃~+105℃；

3．相对湿度：温度为40℃时≤90%，无结露；

4．大气压力：860~1060mbar (约为650～800mmHg)；

三、应用级别：工业级。

四、安全特性：

1．绝缘耐热等级：B级(130℃)；

2．绝缘电阻：常态时大于1000 MΩ；

3．抗电强度：可承受工频5000V/1分钟；

4．阻燃性：符合UL94-V0级标准。

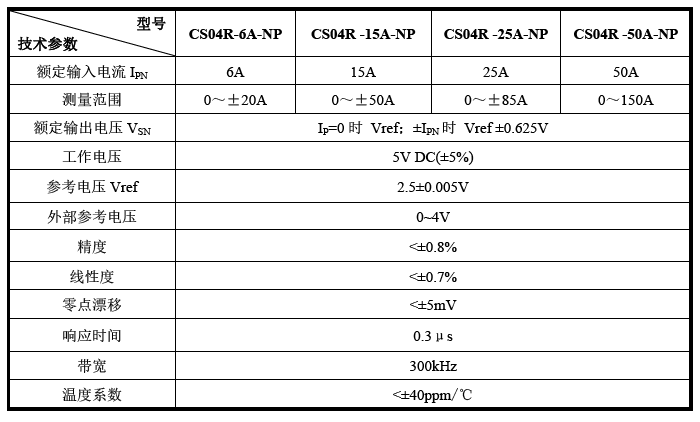

五、电气特性：

无特殊说明情况下参数为环境温度为25℃，供电电压为+5V下测试。

七、使用说明和注意事项

1．为了在输出端获得正向输出电压，输入电流必须1、2、3、4、5流入，从10、9、8、7、6流出。

2．使用时先接好负载及接通工作电压(5V)，然后再接通输入电流。

3．副边连接：

+：+5VDC

0V：0V

Out：输出端

Ref：电压参考端

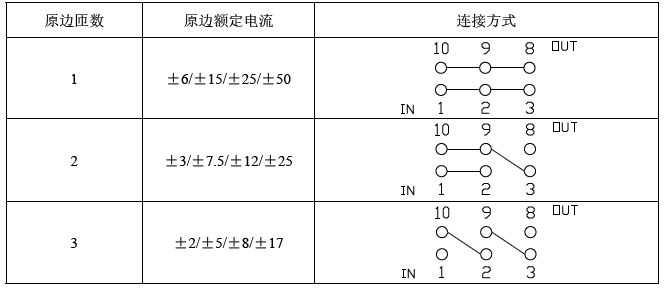

4．原边连接方式如下表

八、典型应用

● 直流变频调速，伺服电机

● 开关电源，不间断电源

● 逆变器电源

● 汽车电子

● 电焊机电源
